大容量型パルスヒート電源
PHU-35

大容量型パルスヒート電源 PHU-35

電源とトランス分離型の大容量タイプ。熱かしめ、熱圧着などに適したベストセラーユニット。

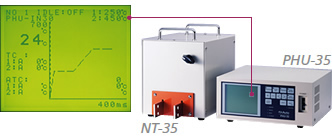

写真:大容量型パルスヒート電源PHU-35

大型液晶搭載
一目でわかる温度プロファイル

特長

  • 高信頼性接合
    加圧したまま加熱・冷却をするため、ワークの位置ずれなどを抑制した接合が可能。
  • 多彩な温度プロファイル
    局部的・瞬間的な加熱により、周辺部品への熱影響を抑制。
  • 高再現性
    デジタルPID制御により温度・時間の再現性がよく、作業者の熟練が不要。
  • 鉛フリー対応
    高温・長時間加熱の設定により、鉛フリーはんだに対応。
  • ユーザーインターフェース
    RS-232C&I/Oを標準装備しており、自動機の搭載など外部機器への接続を容易に行うことが可能。
  • 多彩な監視機能
    温度モニタ(平均値、ピーク値)
    異常検出(温度過昇、熱電対断線など)
  • 設定条件記憶(15条件)
  • ヒータチップ/ツール冷却用電磁弁制御
  • 補助熱電対モニタ(1系統)
項目 PHU-35/NT-35
加熱温度 室温〜600℃ 1℃ステップ E,Jタイプ
室温〜900℃ Kタイプ(オプション)
加熱時間 000-999(x100ms, x10ms)
定格容量 3KVA(50%)
ヒート制御 2ステップ
モニタ機能 温度
インターフェース RS-232C、I/O
トランス 外付け(NT-35)
トランス 2次電圧 1.0V、2.0V、3.0V
電源 単相 AC200V〜230V±10% 30A
(オプション:AC100 – 115V)※
外形寸法 / 質量 PHU-35:W278×D250×H120mm ≒7.4kg
NT-35:W200×D270×H220mm ≒25kg

※ 入力電源のオプションは出荷時に設定
