1. ベーシックモデル超音波プラスチックウェルダ W3000シリーズ

ベーシックモデル超音波プラスチックウェルダ W3000シリーズ

ベーシックモデル超音波プラスチックウェルダ W3000シリーズ

さまざまな用途に対応!
簡単操作の卓上プレスタイプです。

  • 圧力トリガー搭載
    ホーンの高さを変更しても発振タイミングが変わりません。(調整不要)
  • 2段階切替方式による見やすいパワー表示
  • 発振時のソフトスタート可変
    ワークへのストレスを軽減し溶着条件を広げます。
  • 振幅調整を30~100%まで無段階に設定可能
  • 周波数モニタ、振幅調整機構、超音波外部出力などを標準装備

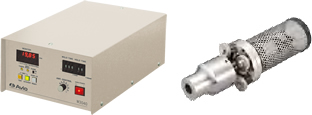

自動機向けユニット W3040

  • 振動子はケーシングされています。
  • ホーン球面座式水平調整機能を付加する事ができます。

自動機向けユニット W3040

W3000 シリーズ大型タイプ(W3155 / W3185)

  • 世界最高クラスの最大出力8000Wを実現
  • 大型溶着向けに強固なプレス構造
  • 超大型ホーンでの溶着も可能

W3000 シリーズ大型タイプ(W3155 / W3185)

仕様

項目 W3040 W3050 W3070 W3080 W3085 W3095 W3155
※1
W3185
※1
出力 1200W 1600W 2000W 2400W 2400W 3000W 5000W 8000W
周波数 20kHz 15kHz
電源 AC200V ±5% 3Φ 50/60Hz
発振方式 周波数自動追尾方式(ATHMOS)

発振機

項目 W3040 W3050 W3070 W3080 W3085 W3095 W3155
※1
W3185
※1
振幅調整 可変(30 - 100%)
ソフトスタート 可変(40 - 200ms)
外形寸法 / 質量 W295 x D500 x H180mm
Approx. 10kg
W325 x D500 x H180mm
Approx. 12kg
W325 x D500 x H180mm
Approx. 15kg
W325 x D500 x H385mm
Approx. 30kg

ウェルダ本体

項目 W3040 W3050 W3070 W3080 W3085 W3095 W3155
※1
W3185
※1
加圧方式 エアシリンダー方式
最低加圧力 120N 170N
最大加圧力 1500N 2500N 5000N 7000N
平行度調整 球面座式支持フランジ
所要圧空源 クリーンエア(0.06 - 0.5MPa)
ヘッドストローク 315mm 特注 ※2
ホーンストローク 70mm
(Φ63mm エアシリンダー)
95mm
(Φ80mm エアシリンダー)
特注 ※2
外形寸法 / 質量 W320 x D550 x H1215mm
Approx. 52kg
W380 x D610 x H1335mm
Approx. 88kg
特注 ※2
  1. W3155/W3185; 出力5000/8000 W 周波数15 kHz、W3150M/W3180M; 出力5000/7000 W 周波数20 kHz
  2. W3155/W3185はユニットタイプまたは自動化装置のご用意となります。

最適接合ソリューションをご提案します。

お気軽にお問い合わせください。

045-930-3595

接合機器営業部
