単相交流(AC)式溶接電源

NT-5A / NRW-5A
写真:単相交流(AC)式溶接電源

溶接電源の組み合わせ例

大型部品の溶接に最適!

本電源は静電蓄静式に比べ通電時間を広範囲に調節できるため、厚板や銅撚線の溶接に適しています。ピーク電流が低いため表面の汚れの影響を受けにくく、プリヒートやアップスロープ機能を利用してチリやバリの発生が問題となる場合威力を発揮します。

バリ:溶接時に発生するヒゲ状の突起

  • 小型多機能で自動機に最適
  • スクイズ、ホールド機能で溶接ヘッド動作制御
  • 条件の自動切換え(2種類)が可能
  • 電源電圧補償回路を内臓
溶接電源
写真:溶接電源

NRW-5A / NRW-25A

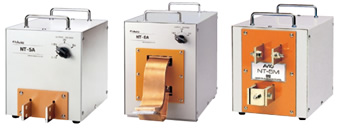

溶接トランス
写真:溶接トランス

NT-5A / NT-8A / NT-5M

項目 NRW-5A NRW-25A
制御方式 同期式 (位相角制御)
コントロール範囲 40-100%
通電時間 0.5-99cycles
通電時間:Squeeze & Hold 0-99cycles
通電機能 プリヒート、アップスロープ、クールタイム、チャンネル切替え
定格容量 3kVA (使用率 50%)
9.5kVA (使用率 5%)
6kVA (使用率 50%)
19kVA (使用率 5%)
電源 AC200V ±10% 50/60Hz 1Φ (Option: AC100 - 120V, 220 - 240V)
外形寸法 / 質量 W110 x D315 x H227mm ≒6kg W150 x D315 x H227mm ≒7.8kg
項目 NT-5A NT-8A NT-5M
定格一次電圧 200V 200V 200V
定格容量
(50%使用率)
3kVA 6kVA 2.8kVA
二次短絡電流 5000A 11000A 2400A
無負荷二次電圧 1.1, 1.8, 3, 5V 1.8, 3, 5V 6, 6.5, 7, 7.5V
外形寸法 / 質量 W200 x D350 x H265mm ≒29kg W230 x D566 x H335mm ≒47kg W200 x D350 x H265mm ≒28kg

ステップダウントランス

写真:ステップダウントランス
項目 ST-100 ST-200
定格一次電圧 115V / 230V 220V / 230V
定格容量 1kVA 6kVA
無負荷二次電圧 100V 200V
外形寸法 / 質量 W130 x D230 x H193mm ≒11kg W130 x D260 x H193mm ≒12kg
