電子部品の異常箇所特定

電子部品の異常箇所特定

半導体・電子部品の異常箇所を早期特定することで
品質検査の業務効率化につながります

<次世代電子デバイスの新たな課題>

半導体・電子回路の微細化、大電流化の傾向となる中で、
電力ロスや漏れ電流、部品故障などの熱問題に対策が求められています。

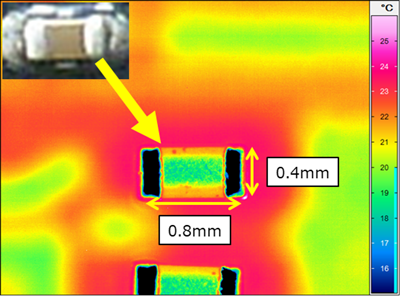

微小な温度変化を捉える!数百μmサイズの部品温度を観測

基板の超微細な部分を、高倍率の顕微鏡レンズを付けたサーモグラフィカメラで計測を行い
微小な温度変化を捉えることで、熱による起こりうる故障や負荷への対策が可能となり、
品質や安全性の向上に役立ちます。

5μm顕微鏡レンズ熱画像(表示範囲:3.2mm×2.5mm)
  • 5μm顕微鏡レンズ熱画像
    (表示範囲:3.2mm×2.5mm)
15μm顕微鏡レンズ熱画像(表示範囲:9.6mm×7.6mm)
  • 15μm顕微鏡レンズ熱画像
    (表示範囲:9.6mm×7.6mm)

故障個所を特定する!

ロックイン方式による熱解析技術を使うことで、発熱箇所を特定することが可能となり、
故障原因の究明、信頼性の評価や 疲労耐久試験・検査にも 有効利用することができます。

通常のサーモグラフィでの計測画像
通常のサーモグラフィでの計測画像
ロックイン方式にて故障個所を特定
ロックイン方式にて故障個所を特定

推奨機種

高精細・超高性能ハイエンドモデル

高精細な熱画像で温度分布を確認
・目的に合わせて最適なレンズを選べる・ロックイン機能あり

・目的に合わせて最適なレンズを選べる
・ロックイン機能あり

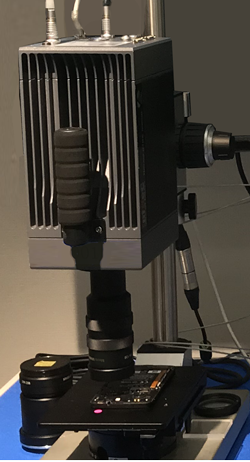

顕微鏡レンズは、ワーキングディスタンスWD:レンズ先端から対象物までの距離)が長く設計されており、<br>実験用の空間を広く確保できます。※例)15μm顕微鏡レンズ(WD:19.5㎝)

顕微鏡レンズは、ワーキングディスタンス
(WD:レンズ先端から対象物までの距離)が
長く設計されており、実験用の空間を広く確保できます。
※例)15μm顕微鏡レンズ(WD:19.5㎝)
