  6. 赤外線サーモグラフィカメラ　InfReC H9000シリーズ (Thermo HAWK)
写真：赤外線サーモグラフィカメラ　InfReC H9000シリーズ (Thermo HAWK)

赤外線サーモグラフィカメラ
InfReC H9000シリーズ
(Thermo HAWK)

超高性能ハイエンドモデル

冷却型赤外線検出素子「InSb（インジウムアンチモン）」搭載
高解像・高速収録が可能

セミナーのご案内
カタログダウンロード
センシングソリューション YouTube 動画ページ

■特長

◆モデル別特長

機種 モデル 対象物 特長
NEW

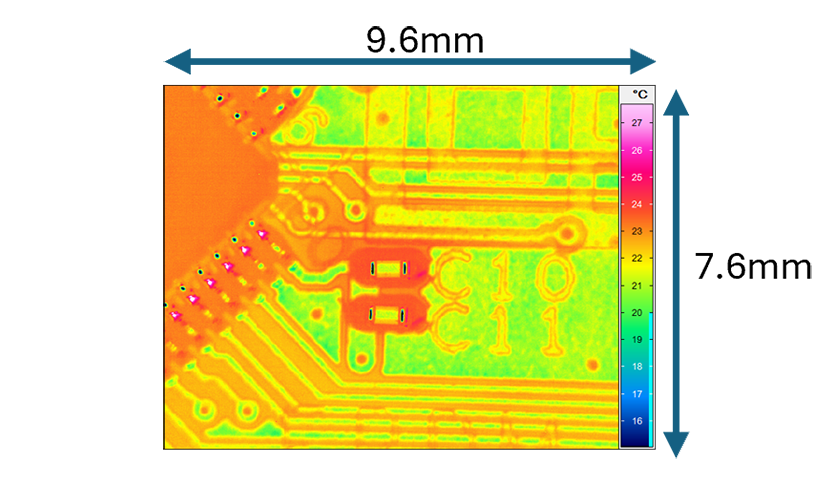

H9300		 微小計測モデル 電子部品（セラミックコンデンサ他）
  • 微小な対象物をミクロン単位でとらえる
  • ロックイン機能で故障解析に適応
H9000 高速計測モデル
  • 自動車(回転体)
  • 燃焼試験
  • 瞬間的な事象、高速動作を逃さない
  • ガラス越し、火炎越しの計測が可能

◆冷却型赤外線検出素子による優れた基本性能

InfReCインフレック H9000（Thermoサーモ HAWKホーク）は、最も高性能な赤外線検出素子の一つである「InSb（インジウムアンチモン）」二次元センサを搭載。短波長帯の赤外線検出感度と応答速度に優れ、一般的な非冷却型赤外線サーモグラフィカメラ（測定波長8～14μm）では捉えることができない、ハイコントラスト且つ高精細な熱画像を取得することができます。
また、H9300では、1280×1024画素数が、Micro Scan 機能で2560×2048画素に向上した高精細な熱画像を表示します。（標準レンズのみ）

  H9300 H9000
測定波長 1.5～5.5μm 2～5.7μm
温度分解能 0.03℃以下 at 30℃ 、高速モード：0.02℃以下 0.25℃以下 at 30℃
画素数 1280(H)×1024(V)画素
Micro Scanモード時：2560(H)×2048(V)画素		 640×512画素

例えば、日光が当たらないトンネル内でわずかな温度差を検出するコンクリート内壁面剥離診断などで威力を発揮します。

画像：トンネル内の剥離

トンネル内の剥離

画像：トンネル内の漏水

トンネル内の漏水

◆目的に合わせて最適なレンズが選べる豊富なレンズバリエーション

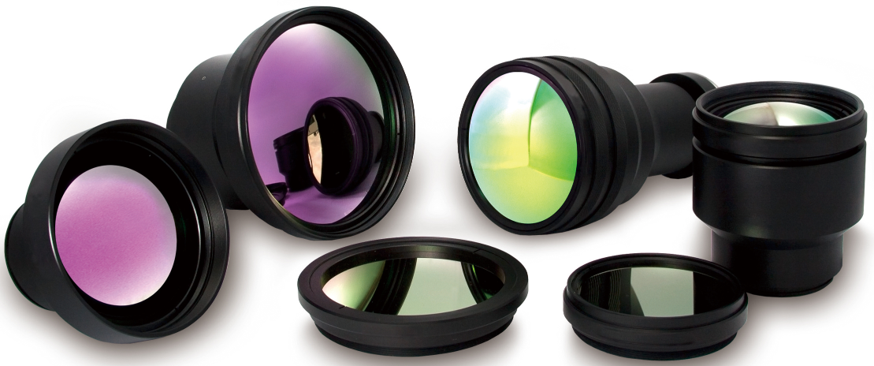

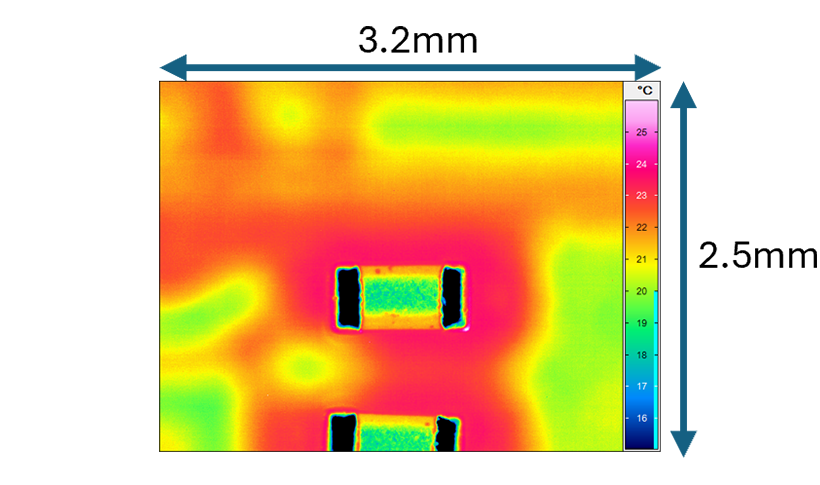

7種類のオプションレンズをラインナップ。特に 近接拡大レンズや顕微鏡レンズは、ワーキングディスタンス（WD：レンズ先端から対象物までの距離）が長く設計されており、実験用の空間を広く確保できます

画像：目的に合わせて最適なレンズが選べる豊富なレンズバリエーション
画像：目的に合わせて最適なレンズが選べる豊富なレンズバリエーション

※オプションレンズの仕様についてはこちら

◆高速現象を撮影可能なクラス最速のフレームレート

フルフレーム時で205Hz、オプションで355Hzの高速撮影が可能です。さらに、ウィンドイングモードにより、最速5000Hzの超高速撮影が可能となります。
自動車のタイヤやブレーキディスクなどの回転体の温度変化や、エアバッグ爆発の瞬間などの高速現象を捉えることができます。

フレームレート H9300 H9000
フルフレーム 180Hz (高速モード時：622Hz) 205Hz
ハーフ 342Hz (高速モード時：1053Hz) 570Hz
クォーター 622Hz (高速モード時：1615Hz) 1000Hz
ライン 2,601Hz(高速モード時：3343Hz) 5000Hz

画像：エアバッグ爆発の瞬間

エアバッグ爆発の瞬間

画像：ブレーキ操作時

ブレーキ操作時

画像：走行中のタイヤ

走行中のタイヤ

◆一瞬の現象を逃さない、多彩な同期収録機能

＜ロックイントリガ出力＞

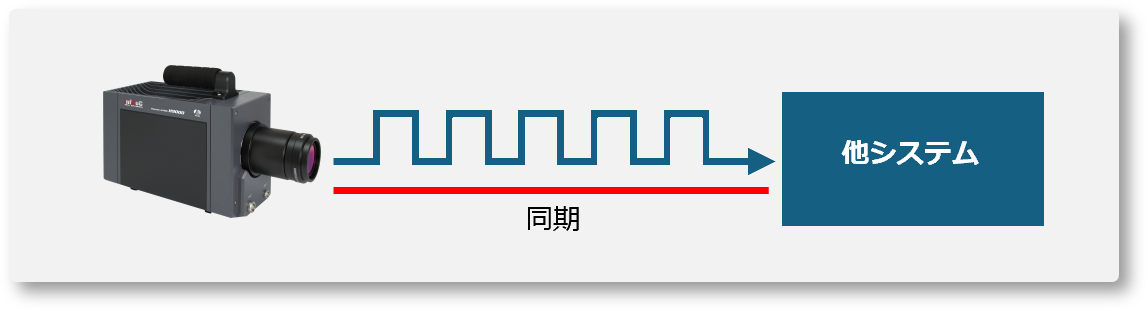

外部機器制御用の同期信号出力により、撮影フレームと同期を取りながらフラッシュランプなど他の設備を連動させることが可能です。ソーラーパネルの品質検査や、金属の熱ストレス評価など、微小な熱変化を観測する場合に有効です。

画像：一瞬の現象を逃さない、多彩な同期収録機能

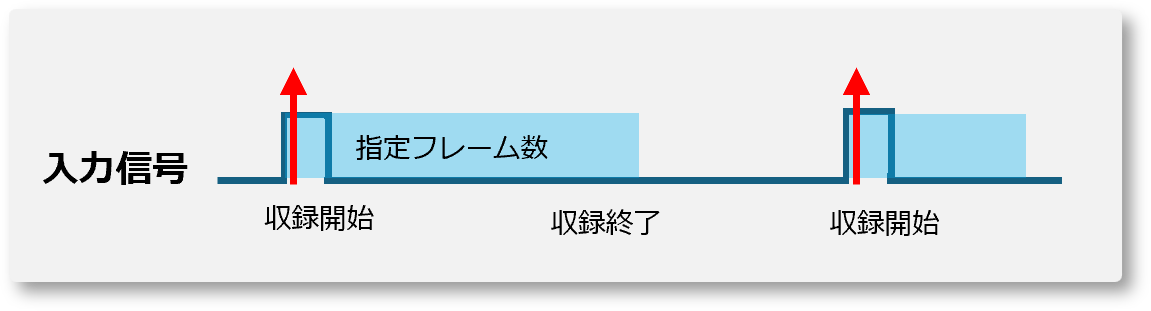

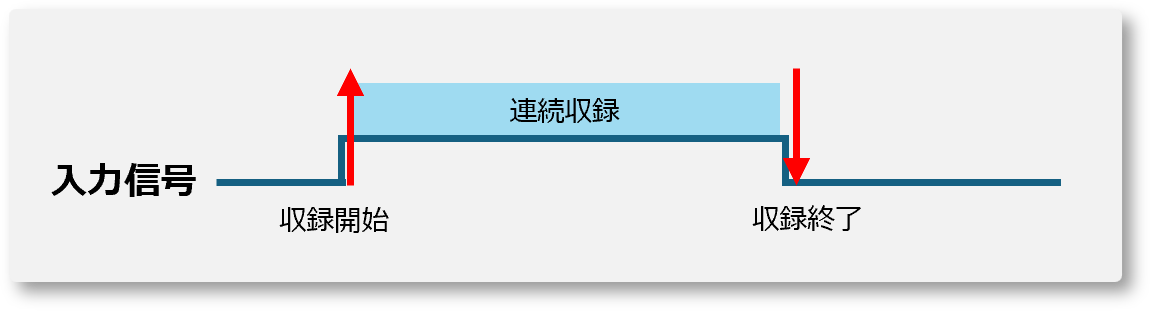

＜外部トリガ入力機能＞

外部機器からのパルス信号入力と同期した計測が可能です。複合材料の接着異常や水の浸入検査など、短時間のパルス状の熱負荷を与えた直後の温度変化を計測する「アクティブ・サーモグラフィ法」や、タイヤなどの回転体の回転数と同期計測を行う場合などで有効です。

画像：一瞬の現象を逃さない、多彩な同期収録機能

＜複数レンジ同時計測機能＞

最大3レンジの温度計測を同時に行うことが可能です。急速に温度変化する現象や、広いダイナミックレンジを必要とする測定で、レンジ切り替えせずに広い温度範囲をリアルタイムに計測することが可能です。

＜ダイナミックレンジ＞（H9300のみ）

常温～高温の上昇を一度に測定可能です。デバイスの初動の温度変化の大きい測定ができます。

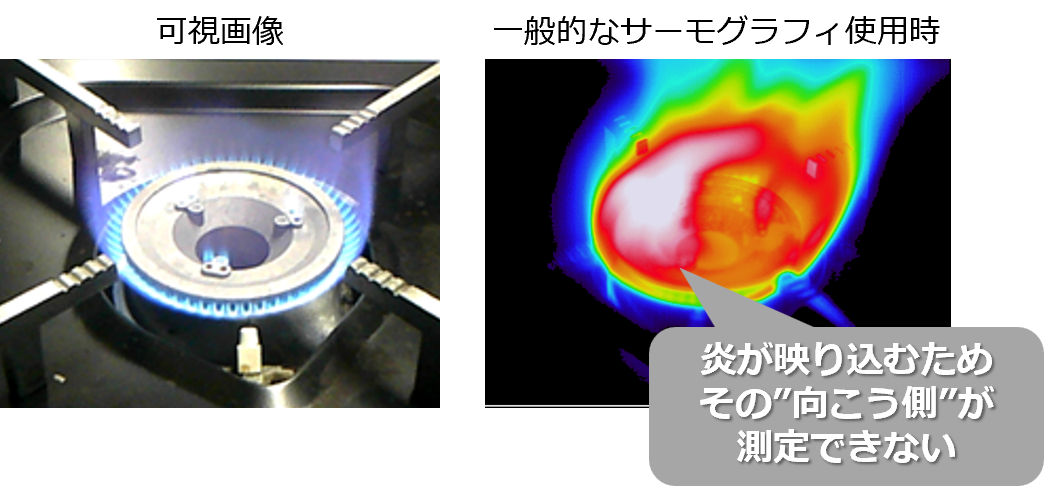

◆特殊計測用フィルタをご用意　様々なカスタマイズにも対応（H9000のみ）

オプションのガラス越し計測フィルタ、ガラス表面計測フィルタ、火炎越し計測フィルタ、火炎計測フィルタにより特殊計測に対応します。
また、フィルタの特注開発にも対応します。
さらに、レンズ、温度レンジや積分時間の最適化などのご要望にも柔軟に対応いたします。

これらの機能や性能を活かし、ロックイン解析システム、回転体同期計測システム、爆発試験・評価システムなどの特注システムの開発も承ります。

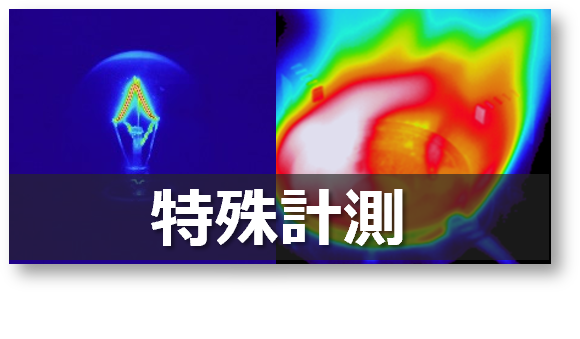

画像：電球ガラス越し計測

電球ガラス越し計測

画像：電球ガラス表面計測

電球ガラス表面計測

◆1700℃までの高温レンジをH9300は標準搭載

  • 溶接温度のモニタ、ダイキャスト金型温度監視など、
    高温対象物の温度計測が可能
  • より高温の計測が必要な場合は、
    2000℃レンジ（オプション）の追加が可能（H9000のみ）

画像：溶銑

溶銑

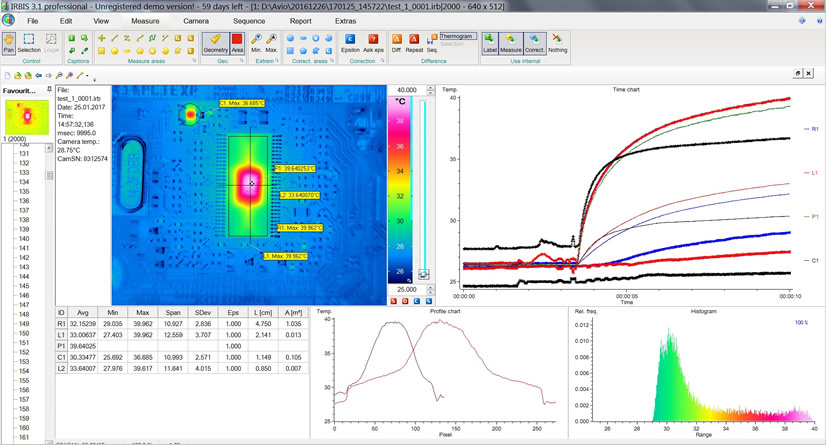

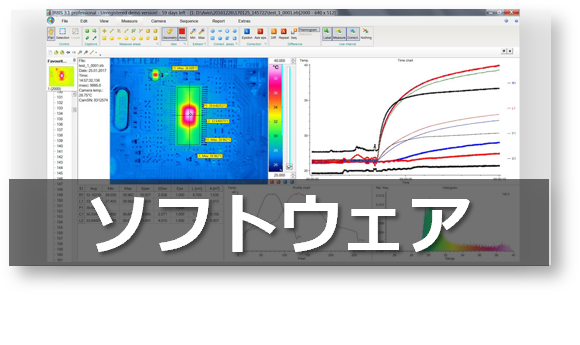

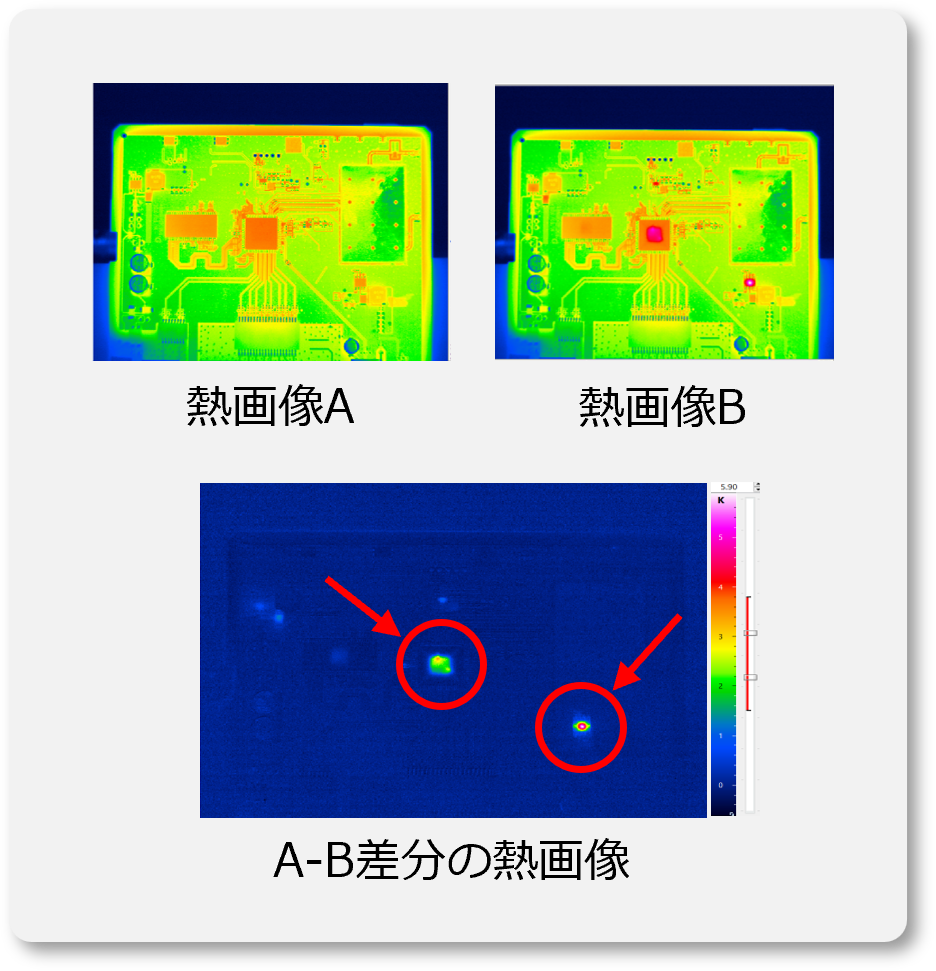

◆高機能オンライン解析ソフトウェアデータ取得から解析・レポートまでサポート！

画像：高機能オンライン解析ソフトウェアがデータ取得から解析・レポートまでサポート！

＜各種計測機能＞

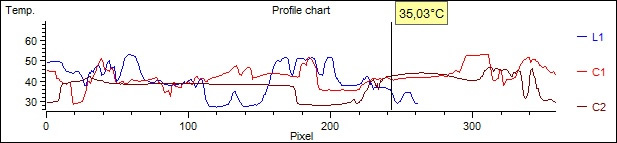

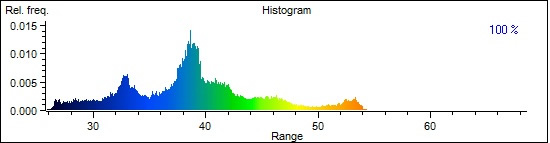

  • ヒストグラム

画像：ヒストグラム

  • トレンドグラフ

画像：トレンドグラフ

■仕様

◆本体仕様

項目 H9300 H9000
基本性能 検出器 Insb（インジウムアンチモン）
検出器冷却方式 スターリングクーラー方式（MTTF：10000時間）
測定波長 1.5~5.5μm 2～5.7µm
測定温度範囲 -10℃～1700℃ -10℃～1200℃
オプション：2000℃レンジ
温度分解能 0.03℃以下 at 30℃ 、
高速モード：0.02℃以下		 0.025ºC at 30ºC
温度精度 ±１℃（測定レンジ100℃以下）
レンジフルスケールの±1％
（測定レンジ100℃以上）
＊環境温度：23℃±10℃ 		±2℃（測定レンジ100℃以下）
レンジフルスケールの±2%
（測定レンジ100℃以上）
＊環境温度：10～40℃
検出器画素数 1280(H)×1024(V)画素
Microscanモード時：
2560(H)×2048(V)画素		 640(H) x 512(V)画素
測定視野角（標準レンズ搭載時） 14.8(H)°×11.7(V)° 21º (H) x 17º(V)
空間分解能（標準レンズ搭載時） 0.4mrad 0.6mrad
測定距離範囲（標準レンズ搭載時） 500ｍm ～ ∞ 300ｍm ～ ∞
フォーカス マニュアル
フレームレート フルフレーム 180Hz (高速モード時：622Hz) 205Hz
(オプション：355Hz (フルフレーム))
ハーフ 342Hz (高速モード時：1053Hz) 570Hz
クォーター 622Hz (高速モード時：1615Hz) 1000Hz
ライン 2,601Hz(高速モード時：3343Hz) 5000Hz
データ深度 14bit、16bit＠HDRモード 14bit
カメラインターフェース 10Gig-E Gig-E、
オプション：10Gig-E（最大355Hz）
トリガ 入力、出力、TTL
オプション：トリガ拡張（入力2ch、出力2ch）
その他 AC電源 24VDC、AC100～240V AC100～240V
消費電力 45W Typ.
外形寸法（単位：mm） 241(H)×123(W)×160(D)
（突起部､レンズ､グリップ含まず）		 244(H)×120(W)×160(D)
（突起部、レンズ、グリップ含まず）
質量 4.3kg(Typ. レンズ含まず) 3.3kg(Typ. レンズ含まず)
動作環境温度／湿度 -20℃～＋50℃、
95％RH（結露しないこと）		 -20℃～＋50℃、
90％RH以下（結露しないこと）
保存環境温度／湿度 -40℃～＋70℃、
95％RH（結露しないこと）		 -40℃～＋70℃ 、
90％RH以下（結露しないこと）
標準付属品 高機能オンライン解析ソフトウェア（CD）、電源ユニット、
Ethernetケーブル（3ｍ）、キャリングケース、取扱説明書

◆ソフトウェア仕様

項目 仕様・概要
画像表示 オート機能 オートスケール
カラーパレット カラー／モノクロ表示（16種類）、ユーザー設定
階調表示 1024／256／64／16階調、ユーザー設定（最大2000階調）
表示機能 等温帯表示、ズーム表示（1～12倍）、ズームスクロール、グリッド表示、他のデジタル画像との合成（*.jpg、*.png等）
画質改善 アベレ－ジング、フィルタリング、エッジ強調
計測・解析 ポイント温度計測 可動点、温度サーチ（最高×1、最低×1）、2点間温度差
エリア内温度計測 四角、円、楕円、多角形 （各エリア内の最高・最低・平均温度を表示）
複数レンジ同時計測 最大3レンジ（同一開口使用時）
ラインプロファイル 水平、垂直
ヒストグラム 四角、円、楕円、多角形
トレンドグラフ ポイント、エリア内最高/最低/平均
温度補正機能 放射率補正、環境温度補正（NUC）、距離補正
放射率補正 多点放射率補正、放射率逆算機能
記録・出力 データ収録 静止画、動画、外部トリガ記録機能
データ出力 ASCIIフォーマット：*.asc、*.csv、*.txt、*.xls
イメージフォーマト：*.bmp、*.gif、*.pcx、*.jpg、*.jpeg、*.png、*.tif、*.tiff
レポート出力 Word形式、定型フォームの簡易レポート

■オプション

◆レンズ

H9300

品名 型式 仕様・概要
1.3μm顕微鏡レンズ IRL-H93M01A
  • 測定視野範囲：1664ｍｍ(H)×1331ｍｍ(V)、WD：14ｍｍ
  • 測定温度範囲：20～500℃

H9000

品名 型式 仕様・概要
5μm顕微鏡レンズ IRL-H9M05A
  • 測定視野範囲：3.2mm(H)×2.5mm(V)、WD：2.4cm
  • 測定温度範囲：20～250 ℃
15μm顕微鏡レンズ IRL-H9M15A
  • 測定視野範囲：9.6mm(H)×7.6mm(V)、WD：19.5cm
  • 測定温度範囲：20～500 ℃
75μm近接望遠レンズ IRL-H9C75A
  • 測定視野範囲：48mm(H)×38mm(V)、WD：50cm
  • 測定温度範囲：-10～1200 ℃
2倍望遠レンズ IRL-H9W12A
  • 測定視野角：11°(H)×8.8°(V)、測定距離：50cm～
  • 測定温度範囲：-10～2000 ℃（高温フィルタ適用時）
4倍望遠レンズ IRL-H9T100A
  • 測定視野角：5.5°(H)×4.4°(V)、測定距離：150cm～
  • 測定温度範囲：-10～2000 ℃（高温フィルタ適用時）
2倍視野拡大レンズ IRL-H9T50A
  • 測定視野角：43.6°(H)×35.5°(V)、測定距離：10cm～
  • 測定温度範囲：-10～2000 ℃（高温フィルタ適用時）

◆カメラスタンド

品名 型式 仕様・概要

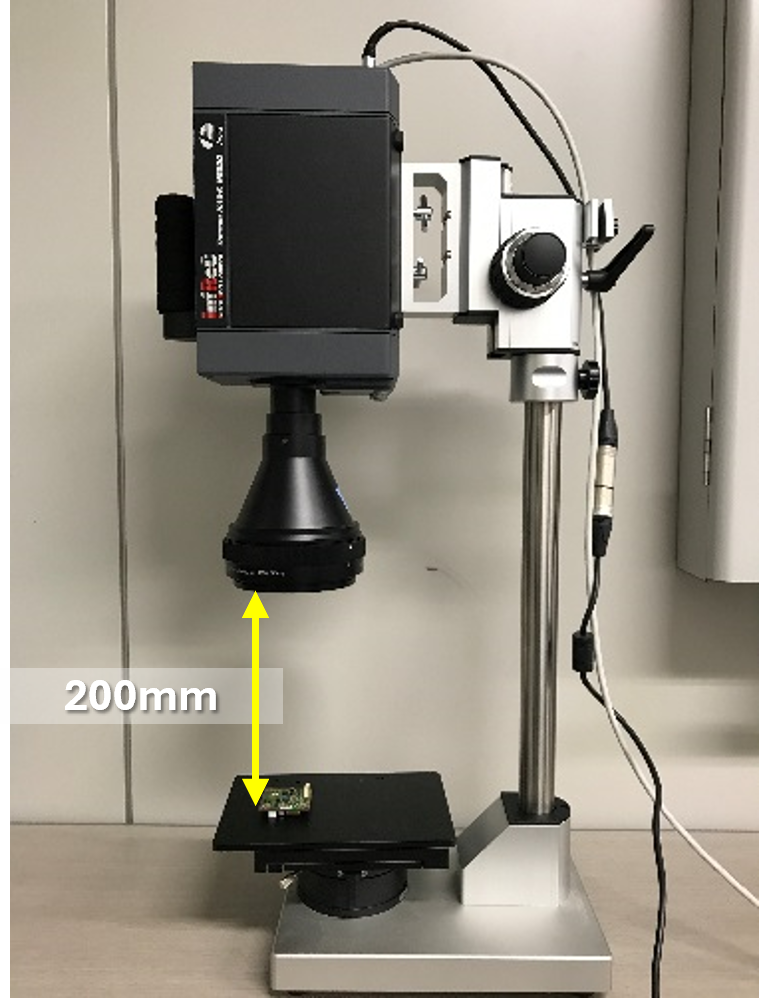

カメラスタンド（下向き架台） IRIｰH93SITA 顕微鏡レンズ使用時

◆フィルタ（H9000のみ）

品名 型式 仕様・概要
高温フィルタ IRR-H9NDA ～2000℃
ガラス越しフィルタ IRR-H9TGA
  • 測定温度範囲：400℃～1700℃
  • 2.2～2.6μmバンドパス
ガラス測定フィルタ IRR-H9OGA
  • 測定温度範囲：100℃～1000℃
  • 5.3μmカットオン

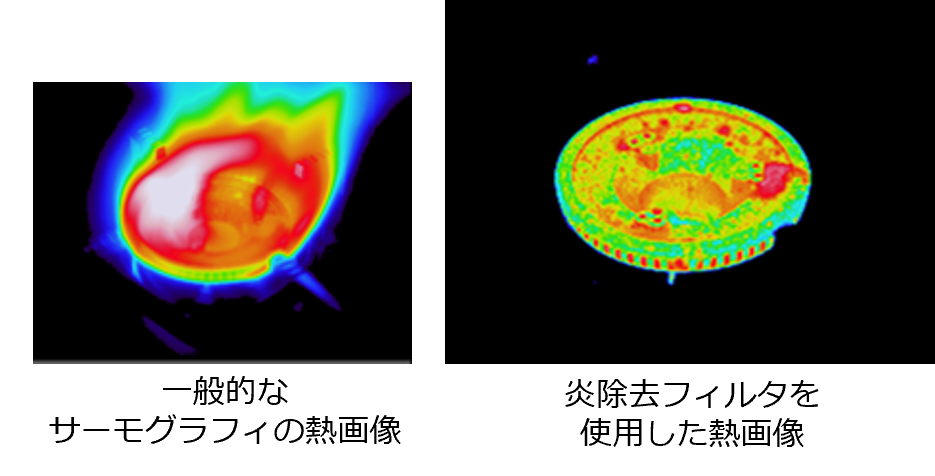

火炎除去フィルタ IRR-H9TFA
  • 測定温度範囲：150℃～1700℃
  • 3.9μmバンドパス
火炎測定フィルタ IRR-H9OFA
  • 測定温度範囲：150℃～1700℃
  • 4.24μmバンドパス

◆温度校正（H9000のみ）

品名 型式 仕様・概要
ウィンドウイング用温度校正   320×256、160×128、640×2から複数選択可能
複数レンジ同時計測用温度校正   連続した最大3レンジに対する校正

◆機能追加

品名 型式 仕様・概要
トリガ拡張（HW） IRI-H9TRGA 入力2ch、出力2ch（ロックイントリガ出力）
ロックインキット IRI-H9LIKA トリガ拡張（HW）、ロックインソフト、コントロールモジュールのセット
フレーム高速化I/Fキット
※H9000のみ		 IRI-H9HSA 10Gig-E、最大フレームレート355Hz（フルフレーム）、データ深度13bit
電動フォーカス機構
※H9000のみ		 IRL-H9MDFA オートフォーカス機能付き（ソフトウェア制御）

◆その他

品名 型式 仕様・概要
高機能解析ソフト IRBIS Professional
校正証明書 IRS-H9T01A
検査成績書（データ付） IRS-H9I01B
