赤外線サーモグラフィカメラ
InfReC H9300
超高性能ハイエンドモデル
冷却型赤外線検出素子「InSb（インジウムアンチモン）」搭載
微小計測に最適なクラス最高スペック
サーモグラフィーの自由を叶えるハイエンドモデル
■ 最も高性能な赤外線検出素子の一つである「InSb(インジウムアンチモン)」二次元センサを搭載
■ 短波長帯の赤外線検出感度と応答速度に優れている
■ 小型部品・素材などの微小物の測定や 細部まで温度を逃したくない方に
製品特長
超高精細
極細部まで鮮明に映し出す高解像度

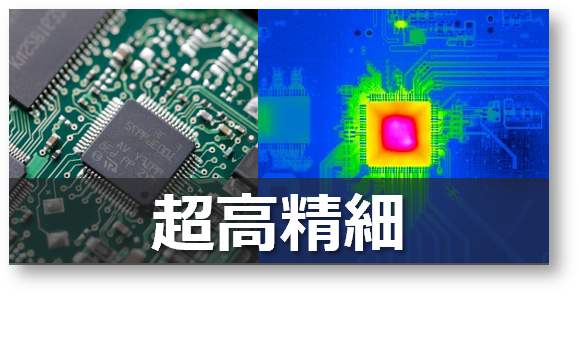

高密度な実装基板も 細かな配線まで 鮮明に見えます。
解像度が上がることで、細部の温度分布がわかります。
◆マイクロスキャン機能
相対的に半ピクセルずれた画像を合成して、4倍の画素数をもつ熱画像を生成する機能

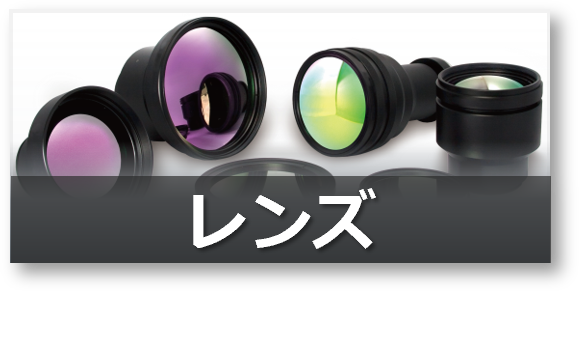

レンズ
微小なサンプルでも温度分布をキャッチ
小型化する電子基板や部品をミクロン単位で解析可能。

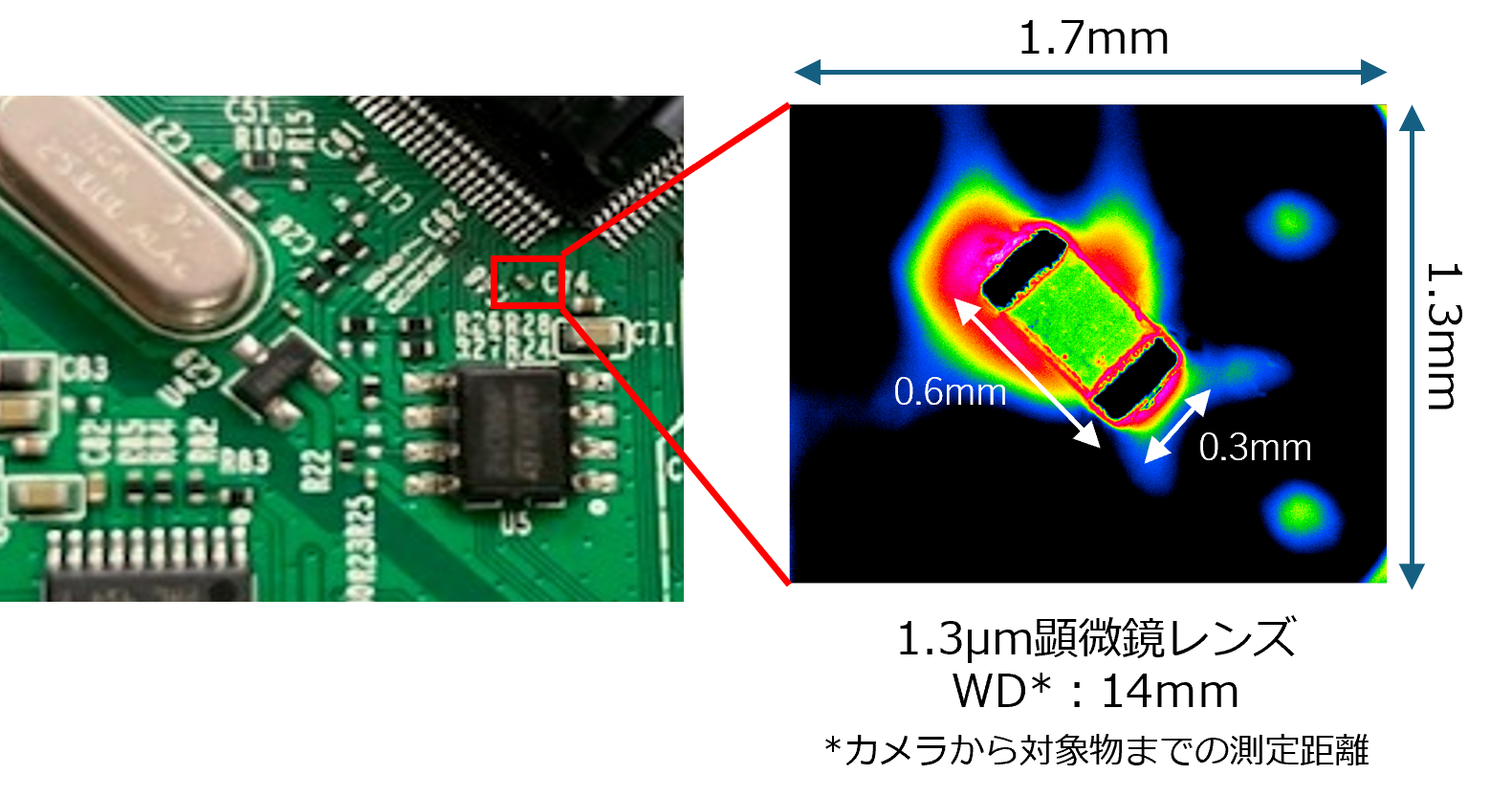

0.6mm×0.3mmサイズのサンプルも、顕微鏡レンズを使えばここまで拡大して観察できます。
スピード

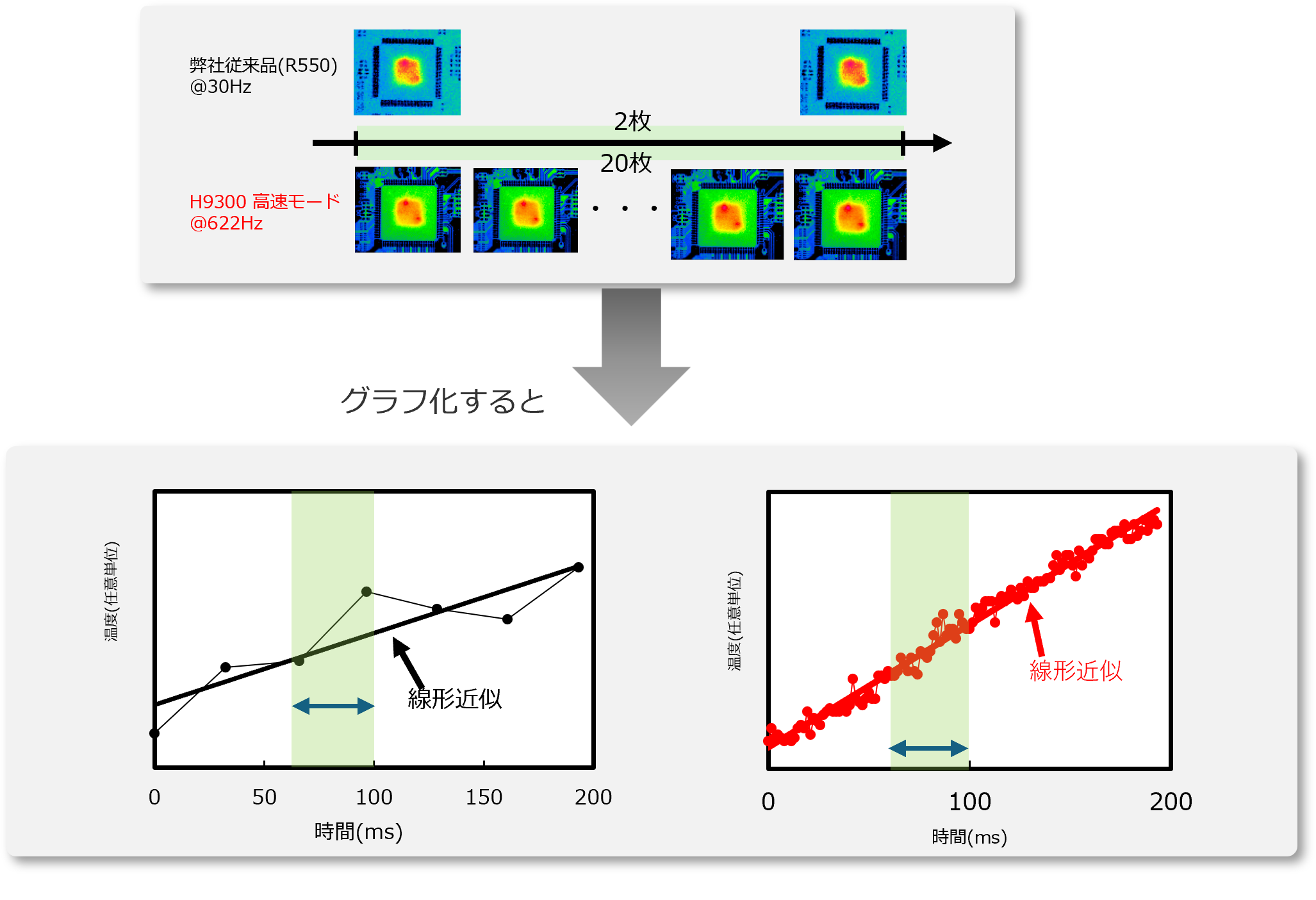

スピード 高速現象を撮りこぼさない
電子部品などの微小物や爆発物など、瞬間的な温度変化を経時的に追いかけます。
H9300では数百～数千枚の高速撮影を行います
イチオシ機能: HDR (ハイダイナミックレンジ)
急峻な温度上昇も、温度レンジを気にせず収録可能！
温度レンジ(一度に測定できる温度範囲)が狭いと、
温度レンジを変えて複数回収録する必要があります。
しかしHDR機能を使用すると、
温度レンジを横断するため
一度に常温～高温まで撮影が可能です。
トリガ

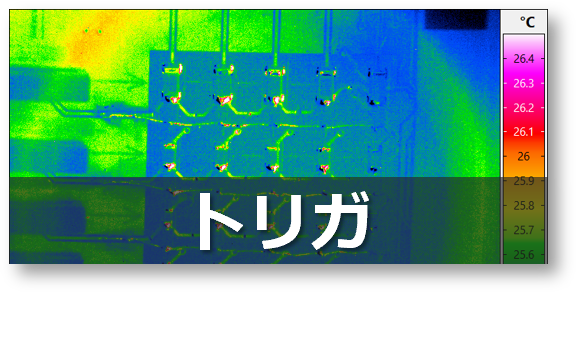

収録に便利な4つのトリガ機能

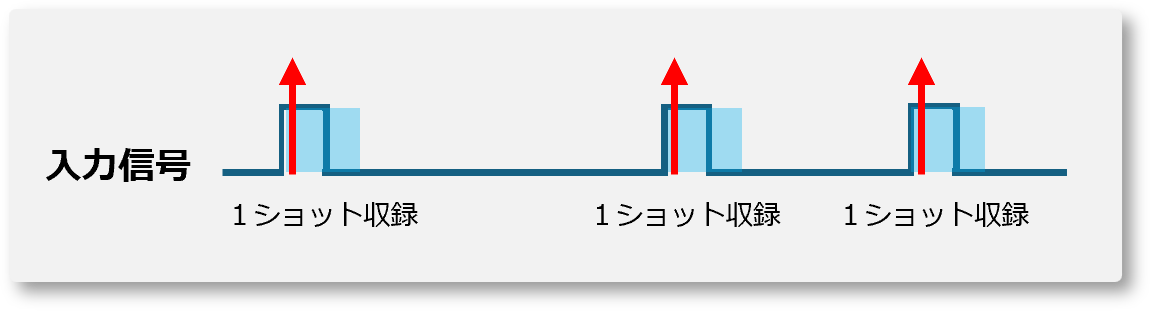

1.検出器の外部同期
検出器の駆動タイミングを外部からのTTL信号と
同期し、信号の立上りエッジにて検出器の画像更新

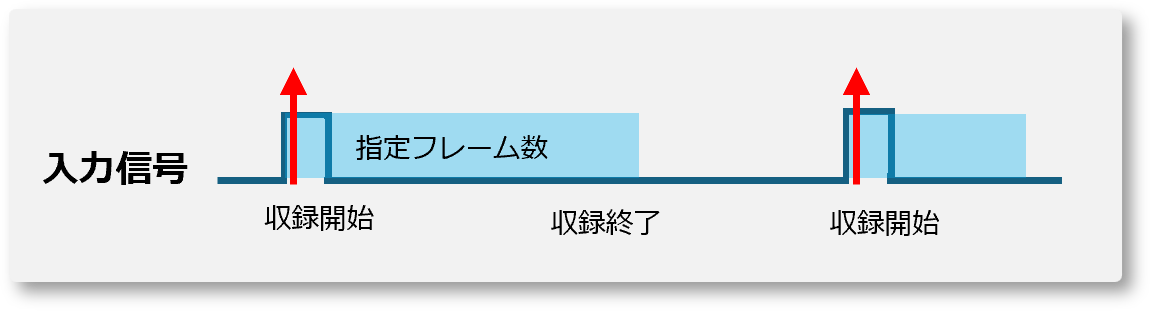

2.マーキングトリガーでの画像保存
1回のトリガーイベント毎に
指定したフレーム数の画像を連続取得
3. Gate機能での連続画像保存
Gate Inに入力したTTL信号がHi状態の間
画像を連続取得外部同期信号により、
画像取得の開始・停止することができます

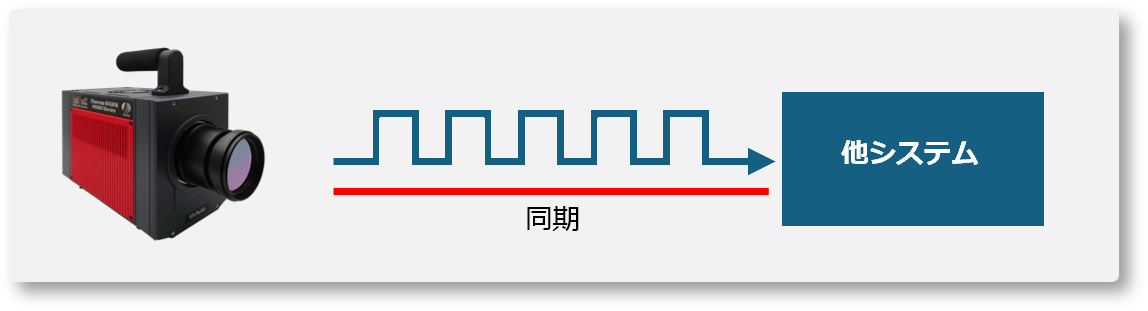

4.外部機器用の同期信号出力
カメラ内部のフレームと同期する外部デバイス
制御用のデジタル信号を生成し、出力します。
他のシステムとH9300の同期などを可能とします。

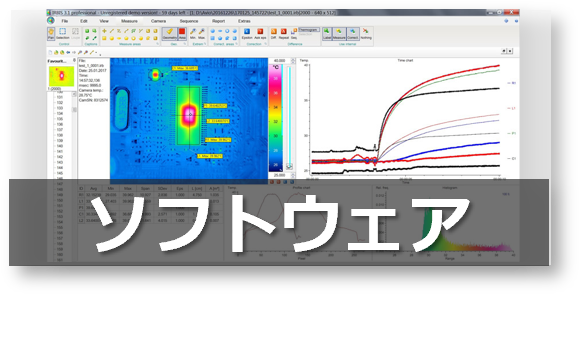

ソフトウェア
「データを撮ったけど、うまく使えていない･･･」そのお悩み解決します。

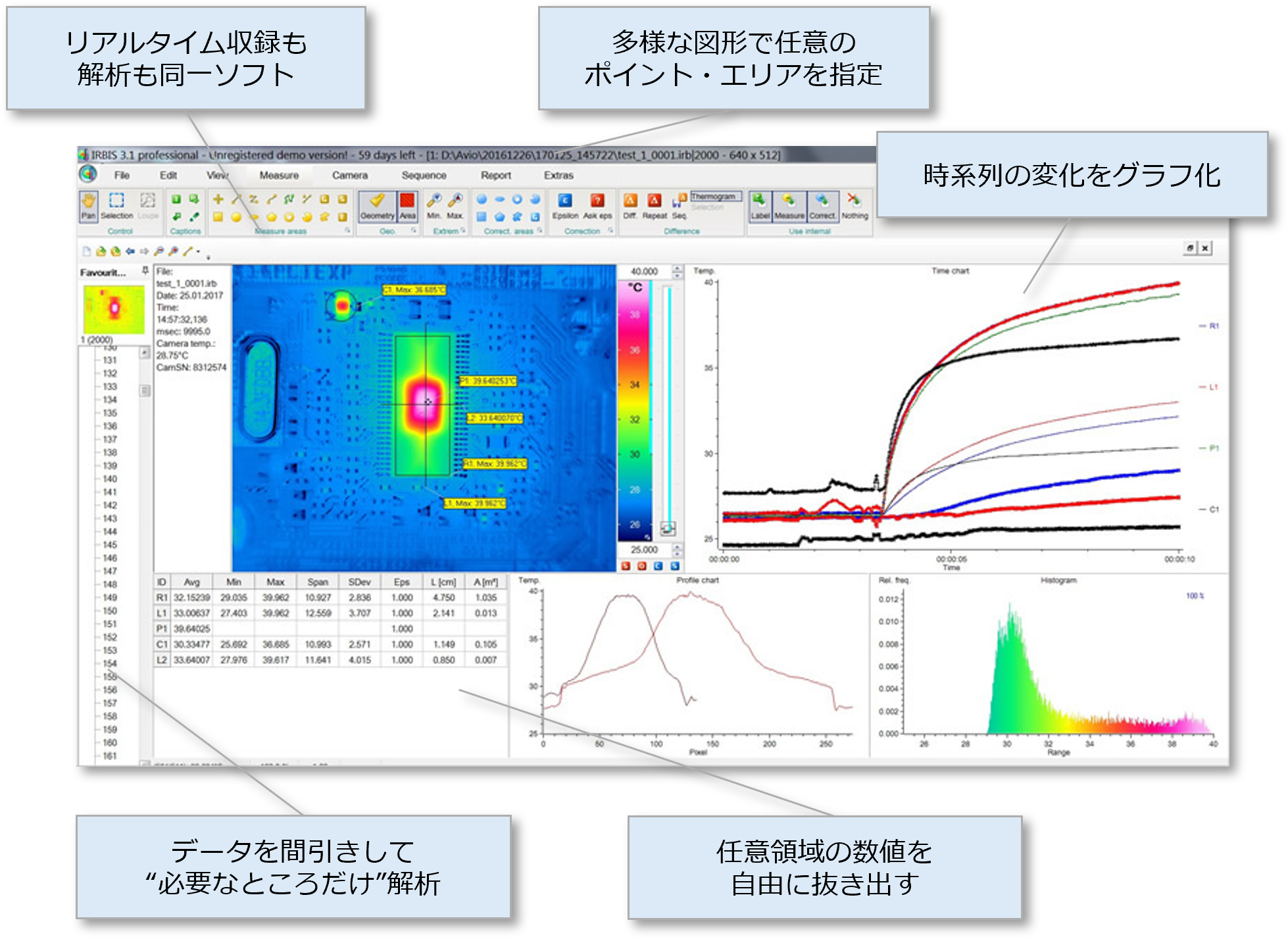

自由な設定条件で、無駄のないデータ収録！多様なグラフ化・出力でデータを有効活用！ 高機能収録・解析用ソフトウェア IRBISProfessional
「データから温度変化を数値的に表したい」「撮ったデータを比較したい」
そんなニーズに合わせた機能を搭載

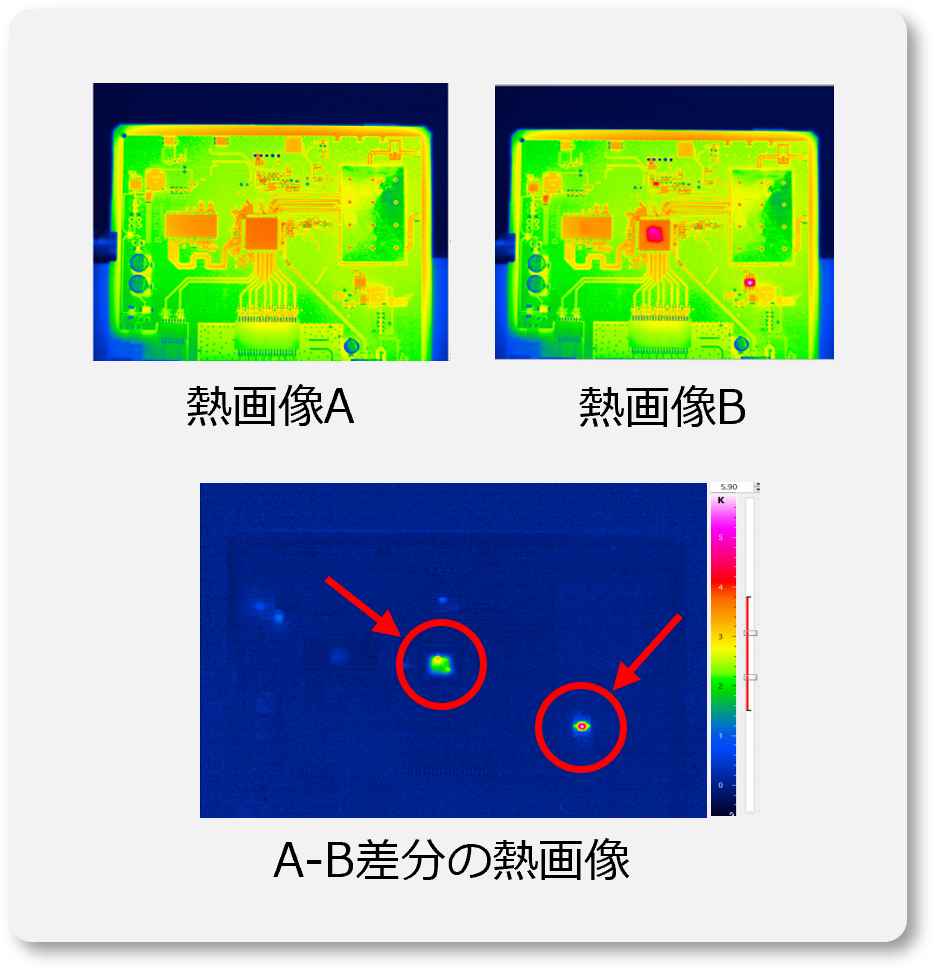

ホットスポットや温度変化を早く見つけたい！
指定の基準画像から、温度変化のあった場所や
温度の変化量を表示します

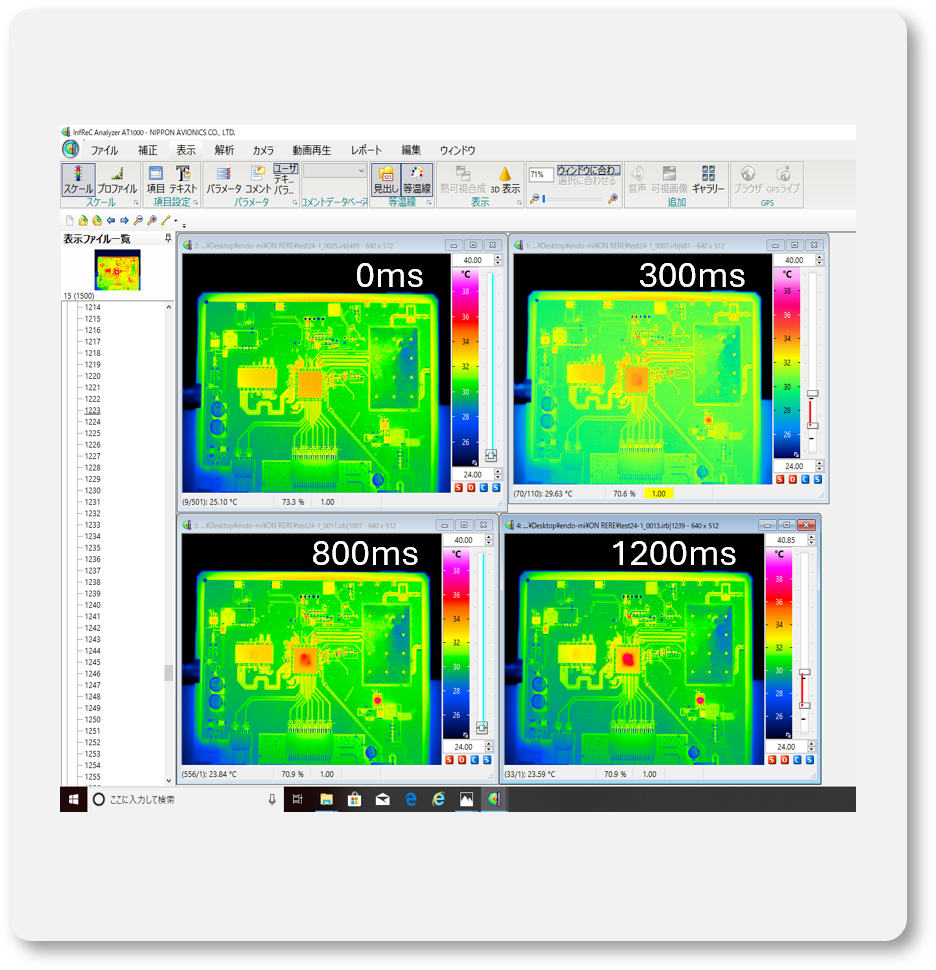

過去のデータや類似品/条件変更のサンプルを
１つの画面で比較できます
アプリケーション

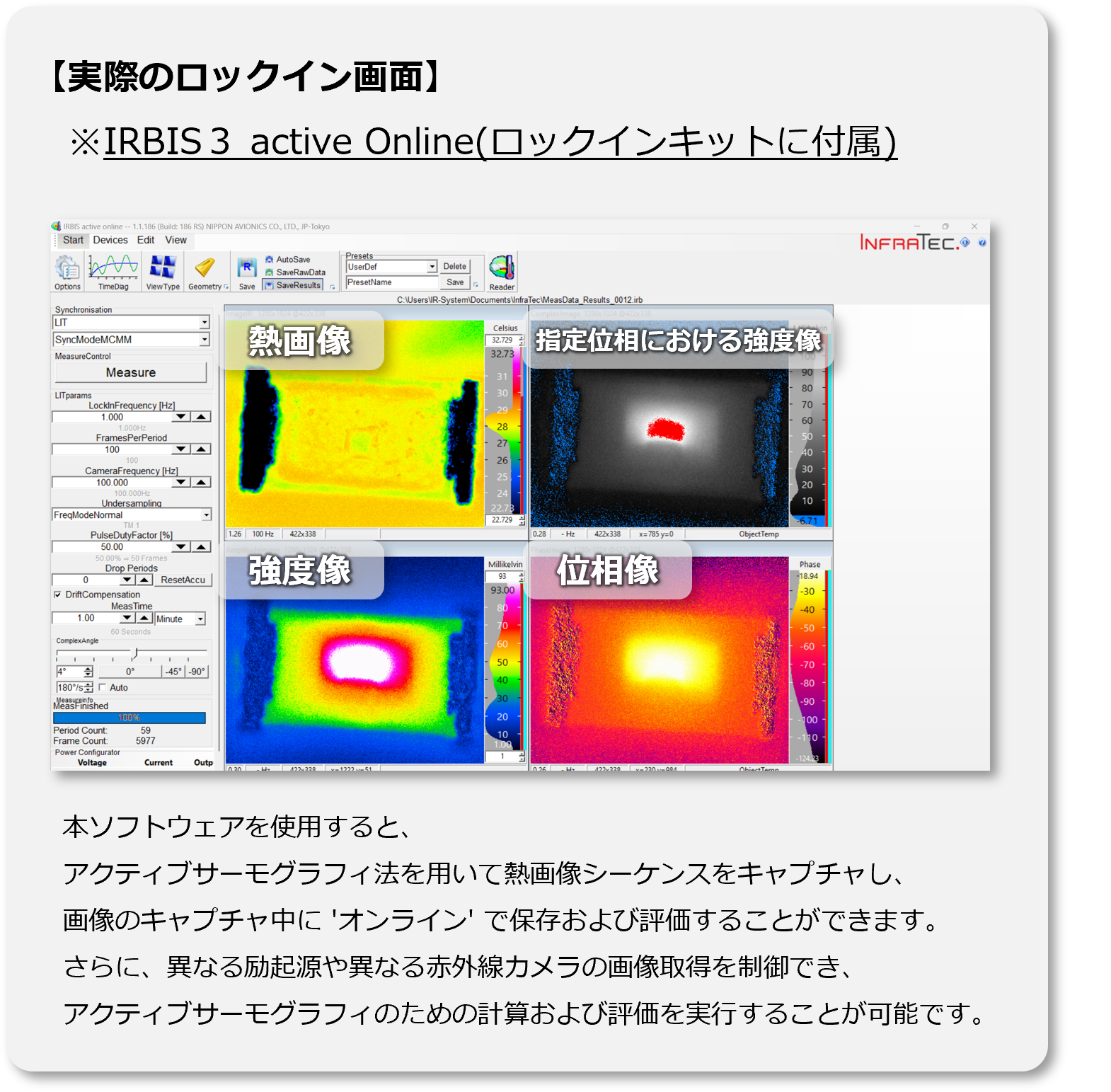

ロックイン計測

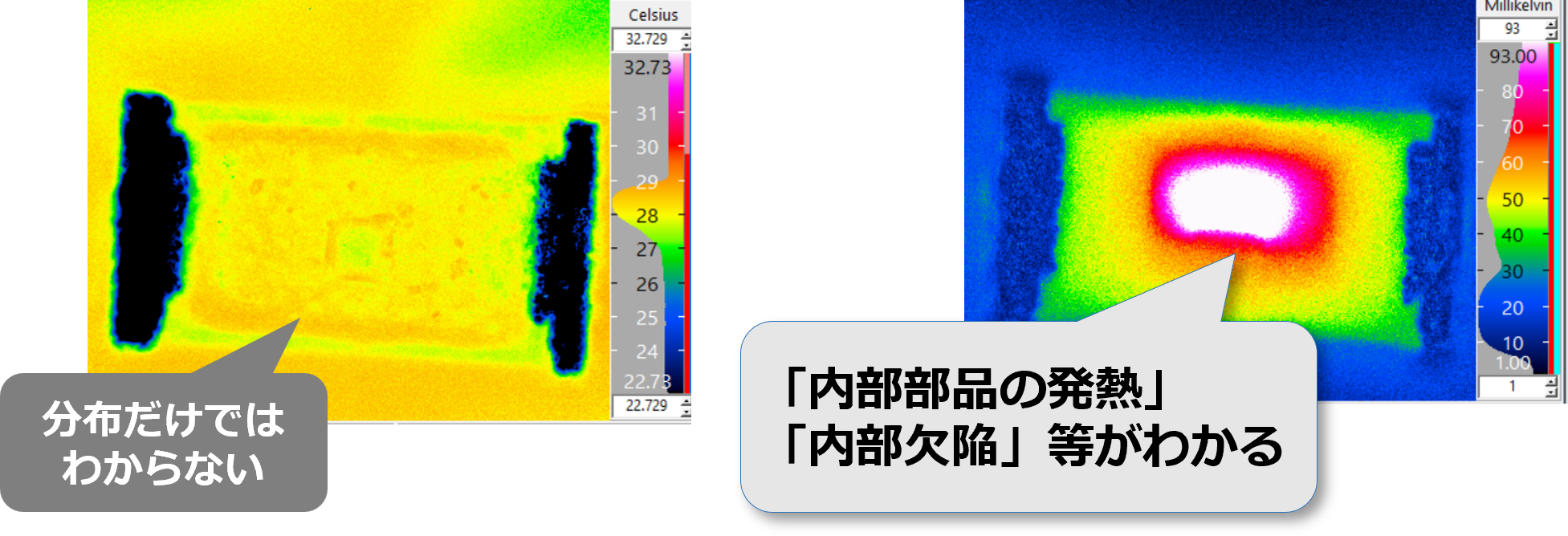

ロックイン計測では、わずかな温度差をとらえることが可能なため、
通常の測定方法では拾いきれない異常温度を発見します。
◆1mK以下の温度差まで検知！
実装基板のリークや内部クラックを
検出するのに有効です。

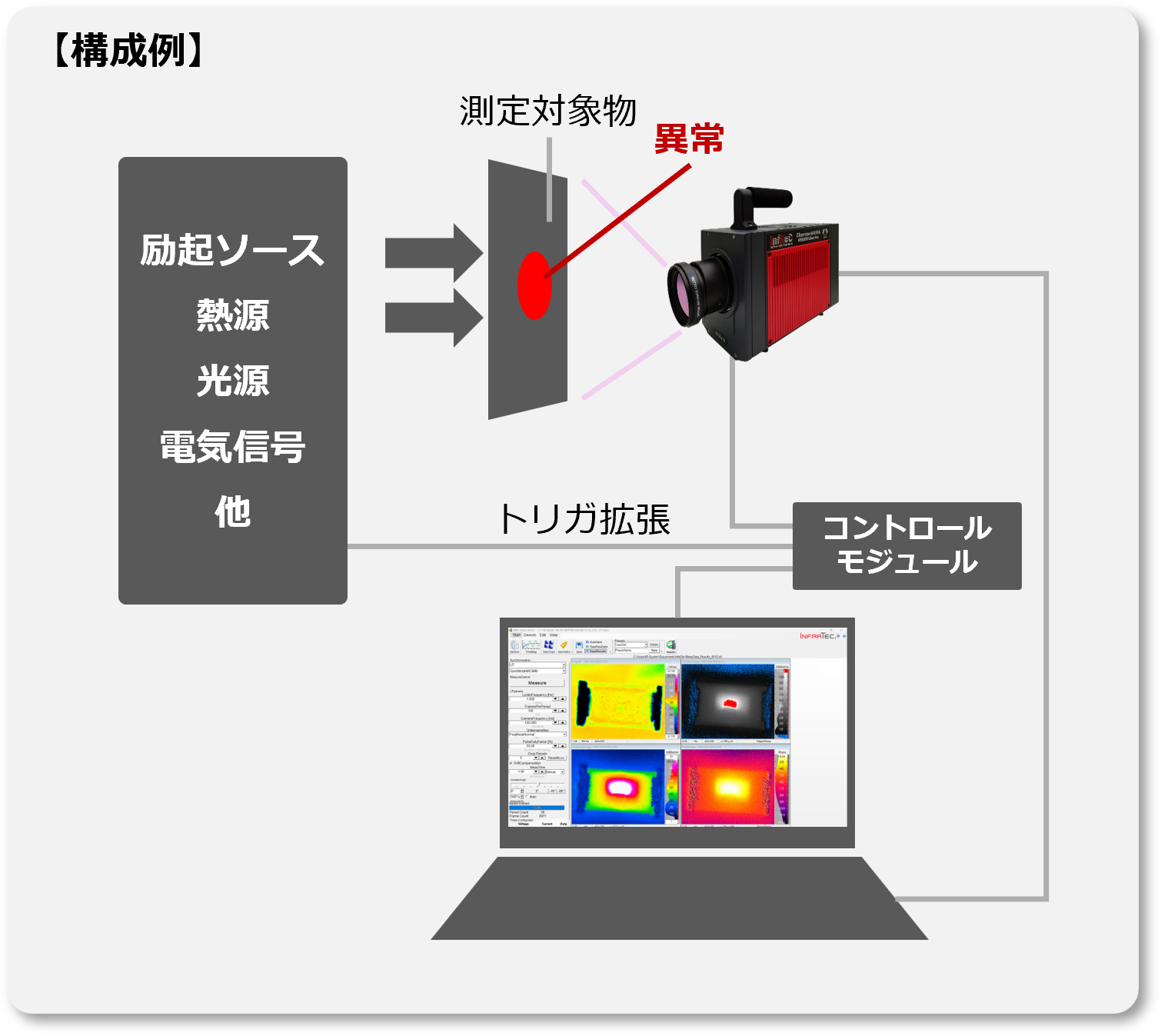

◆手法 ※ロックインキット（オプション）を使用
周期的に変化する熱源を用いて対象物に熱を加え、
その応答として生じる温度変動を高感度で検出します。
仕様 H9300
本体仕様
| 項目 | H9300 | ||
|---|---|---|---|
| 基本性能 | 検出器 | Insb（インジウムアンチモン） | |
| 検出器冷却方式 | スターリングクーラー方式（MTTF：10000時間） | ||
| 測定波長 | 1.5~5.5μm | ||
| 測定温度範囲 | -10～1700℃ | ||
| 温度分解能 | 0.03℃以下 at 30℃ 、高速モード：0.02℃ | ||
| 温度精度 | ±１℃（測定レンジ100℃以下） レンジフルスケールの±1％（測定レンジ100℃以上） ＊環境温度：23℃±10℃ |
||
| 検出器画素数 | 1280(H)×1024(V)画素 Microscanモード時：2560(H)×2048(V)画素 |
||
| 測定視野角（標準レンズ搭載時） | 14.6° (H) ×11.7° (V) | ||
| 空間分解能（標準レンズ搭載時） | 0.2mrad | ||
| 測定距離範囲（標準レンズ搭載時） | 50cm ～ ∞ | ||
| フォーカス調整 | マニュアル | ||
| フレームレート | フルフレーム | 180Hz (高速モード時：622Hz) | |
| ハーフ | 342Hz (高速モード時：1053Hz) | ||
| クォーター | 622Hz (高速モード時：1615Hz) | ||
| ライン | 2,601Hz(高速モード時：3343Hz) | ||
| データ深度 | 14bit、16bit＠HDRモード | ||
| カメラインターフェース | 10Gig-E（Thunderbolt™）＊ | ||
| トリガ | 入力、出力、TTL オプション：トリガ拡張（入力2ch、出力2ch） |
||
| その他 | AC電源 | 24VDC、AC100～240V | |
| 消費電力 | 45W Typ. | ||
| 外形寸法（単位：mm） | 160(H)×123(W)×241(D) （突起部､レンズ､グリップ含まず） | ||
| 質量（レンズ含まず） | 4.3kg（Typ.） | ||
| 動作環境温度／湿度 | -20℃～＋50℃ 、95％RH（結露しないこと） | ||
| 保存環境温度／湿度 | -40℃～＋70℃、95％RH（結露しないこと） | ||
| 標準付属品 | 高機能オンライン解析ソフトウェア、電源ユニット、 Ethernetケーブル、キャリングケース、取扱説明書 |
||
＊Thunderboltの名称およびそのロゴは、米国およびその他の国におけるIntel Corporationの商標または登録商標です。
ソフトウェア仕様
| 項目 | 仕様・概要 | ||
|---|---|---|---|
| 画像表示 | オート機能 | オートスケール | |
| カラーパレット | カラー／モノクロ表示（16種類）、ユーザー設定 | ||
| 階調表示 | 1024／256／64／16階調、ユーザー設定（最大2000階調） | ||
| 表示機能 | 等温帯表示、ズーム表示（1～12倍）、ズームスクロール、グリッド表示、 他のデジタル画像との合成（*.jpg、*.png等） |
||
| 画質改善 | アベレ－ジング、フィルタリング、エッジ強調 | ||
| 計測・解析 | ポイント温度計測 | 可動点、温度サーチ（最高×1、最低×1）、2点間温度差 | |
| エリア内温度計測 | 四角、円、楕円、多角形 （各エリア内の最高・最低・平均温度を表示） | ||
| 複数レンジ同時計測 | 最大3レンジ（同一開口使用時） | ||
| ラインプロファイル | 水平、垂直 | ||
| ヒストグラム | 四角、円、楕円、多角形 | ||
| トレンドグラフ | ポイント、エリア内最高/最低/平均 | ||
| 温度補正機能 | 放射率補正、環境温度補正（NUC）、距離補正 | ||
| 放射率補正 | 多点放射率補正、放射率逆算機能 | ||
| 記録・出力 | データ収録 | 静止画、動画、外部トリガ記録機能 | |
| データ出力 | ASCIIフォーマット：*.asc、*.csv、*.txt、*.xls イメージフォーマト：*.bmp、*.gif、*.pcx、*.jpg、*.jpeg、*.png、*.tif、*.tiff |
||
| レポート出力 | Word形式、定型フォームの簡易レポート | ||
オプション
レンズ
| 品名 | 型式 | 仕様・概要 |
|---|---|---|
| 1.3μm顕微鏡レンズ | IRL-H93M01A |
|
カメラスタンド
| 品名 | 型式 | 仕様・概要 |
|---|---|---|
| カメラスタンド（下向き架台） | IRIｰH93SITA | 顕微鏡レンズ使用時 |
その他
| 品名 | 型式 | 仕様・概要 |
|---|---|---|
| トリガ拡張（HW） | IRI-H9TRGA | 入力2ch、出力2ch（ロックイントリガ出力） |
| ロックインキット | IRI-H9LIKA | トリガ拡張（HW）、ロックインソフト、コントロールモジュールのセット |
機能追加
| 品名 | 型式 | 仕様・概要 |
|---|---|---|
| 校正証明書 | IRS-H9T01A | |
| 検査成績書（データ付） | IRS-H9I01B |
