設置場所で選べるラインアップ
| 型名 | N50
 |
N50W
 |
|---|---|---|

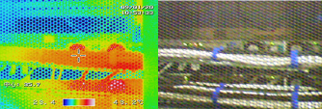

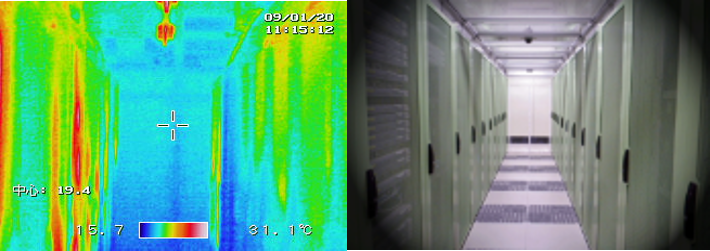

| 用途 | 屋内などの設備監視 品質管理の監視
 |
屋外などの設備監視 過酷な環境下などの監視 （日射・雨・雪など）  |
| 運用例 |
|
 |
特長

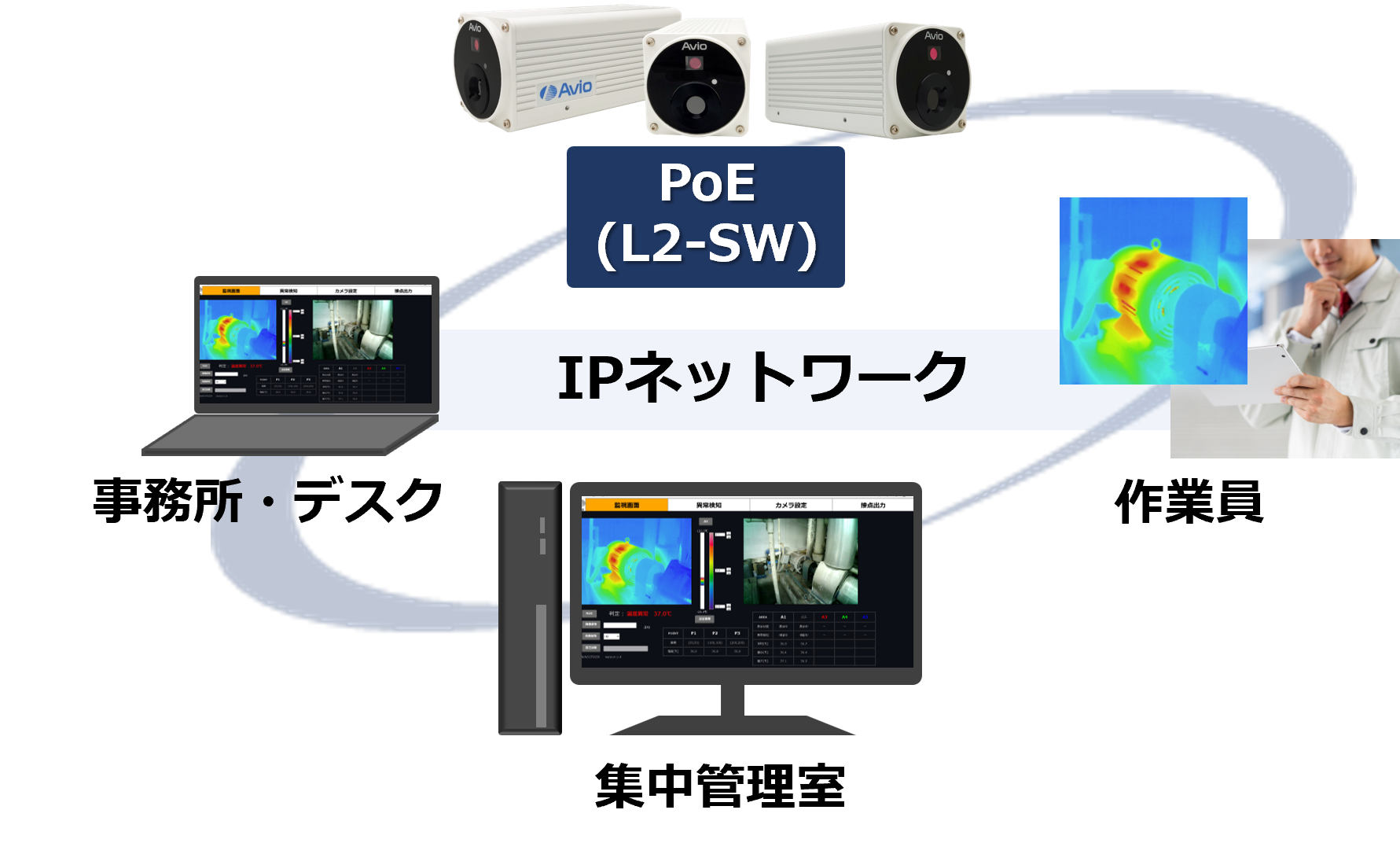

■ 汎用WEBブラウザ(Microsoft Edge)による
カメラ制御とモニタリングが可能
- 特注ソフトウェア無しでカメラ制御とモニタリングが可能
- オペレーターの安全を確保し、設備点検のDX化・省力化を実現
■ PoEによる電源供給
- PoE からカメラへはLANケーブル接続のみで動作可能
■ 可視カメラ同時撮影
- 熱画像だけではなく、可視画像も同時サンプリング
- オペレーターの安全を確保しつつ、設備点検のDX化・省力化を実現

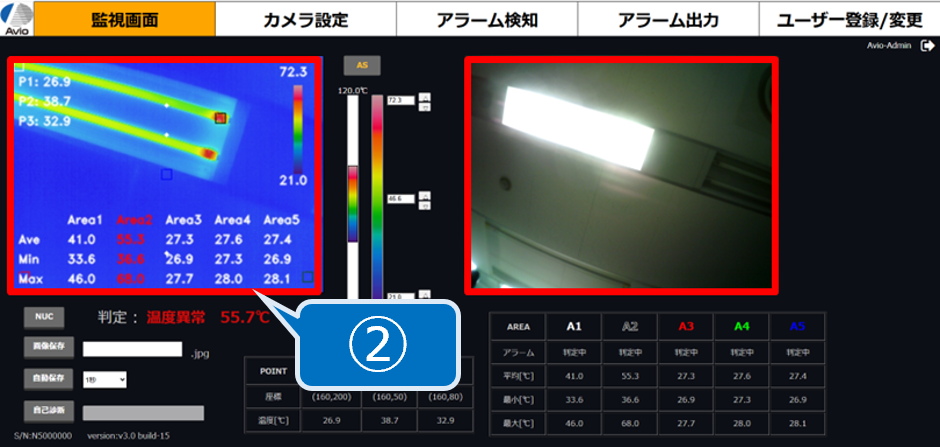

■ 異常検知時、本製品から接点出力可能
- アラーム発報条件はWEBブラウザ上で設定可能

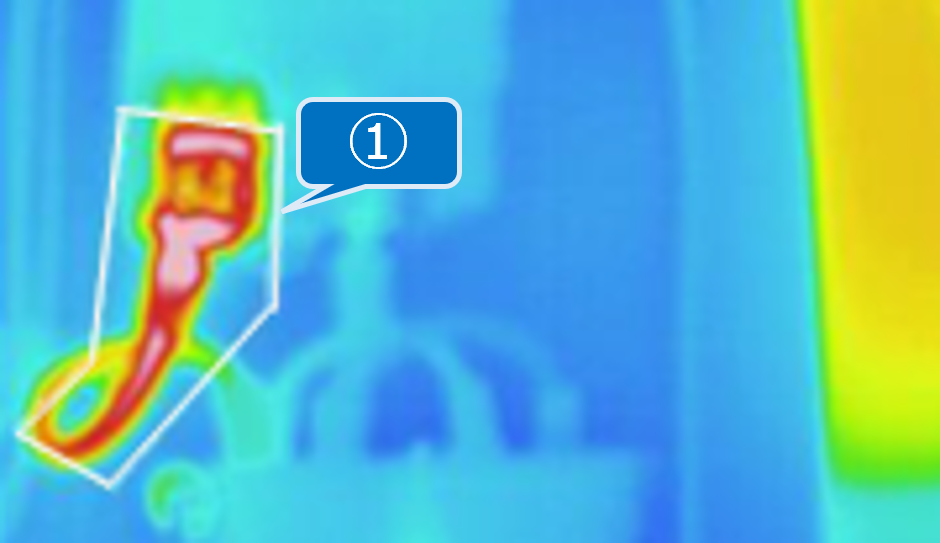

- 任意の形状で監視領域の設定（５エリア）で誤検知防止

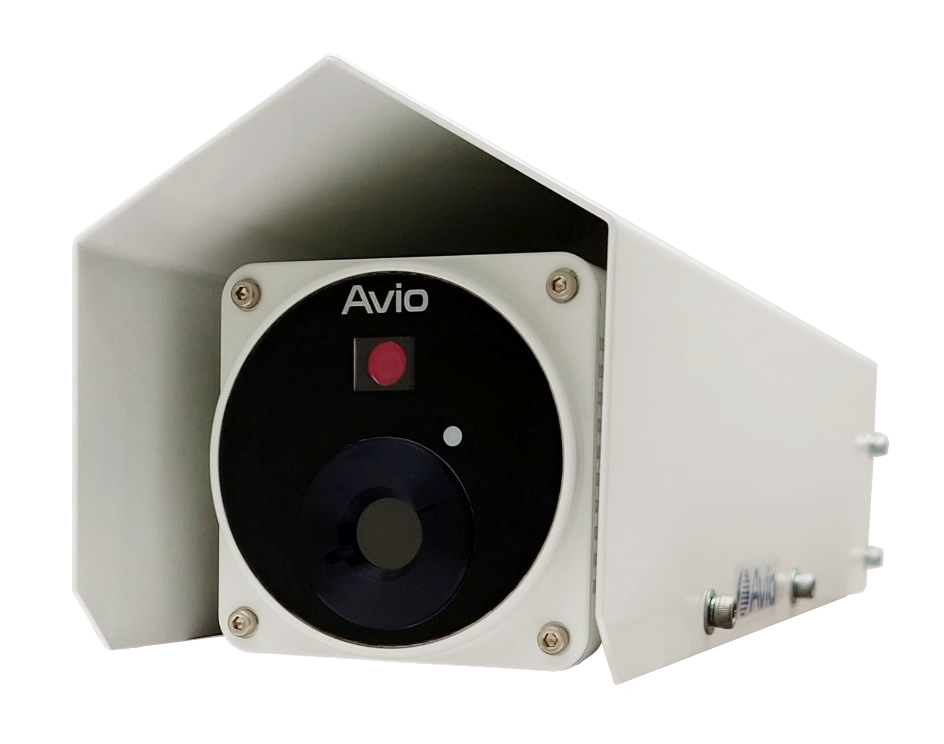

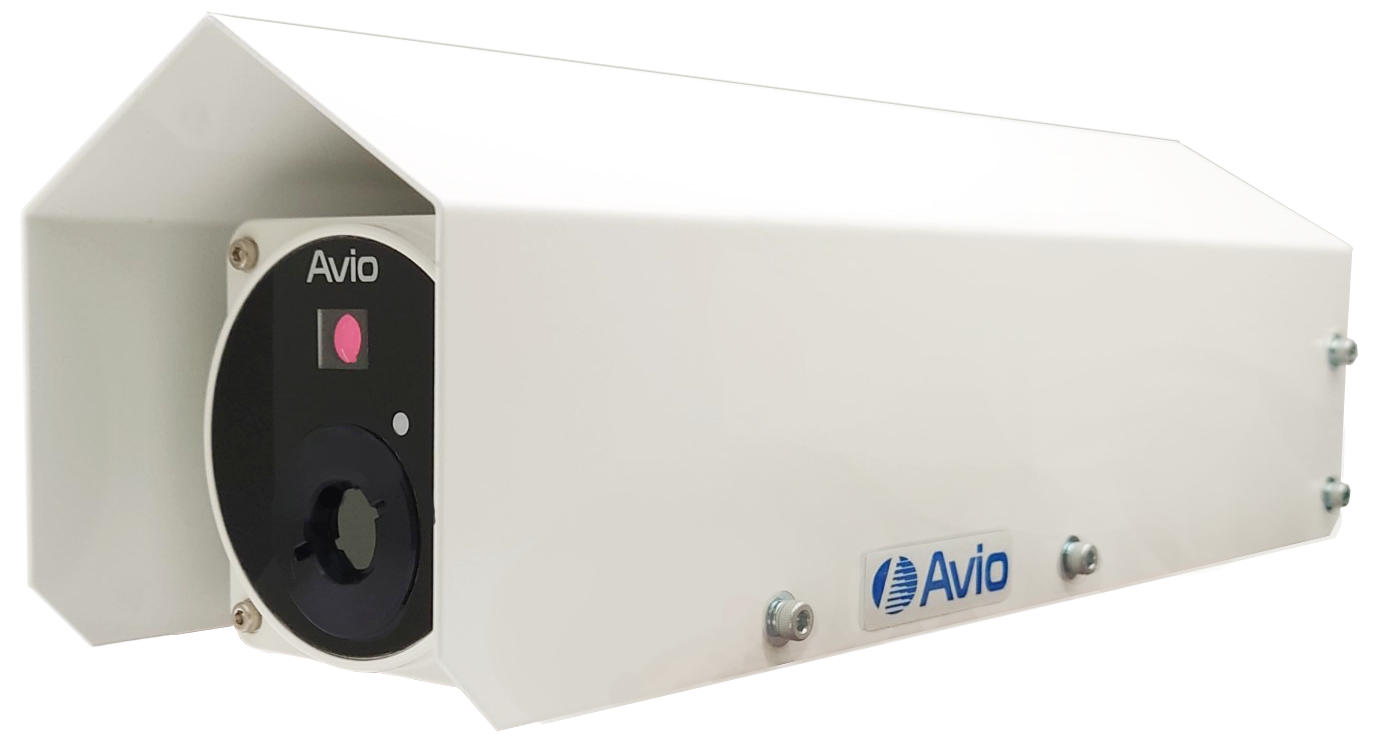

■ 屋外に最適なシェード付きモデル N50W
- シェードにより日射、雨、雪などの対策が強化
- 保護ハウジング無しでも屋外設置が可能
- 従来機によるシステム構築と比較して大幅コストダウン
・雨・雪などを除ける構造
■セキュリティ対策
- 脆弱性対策、デジタル署名対応で,セキュリティ対策も万全
アプリケーション

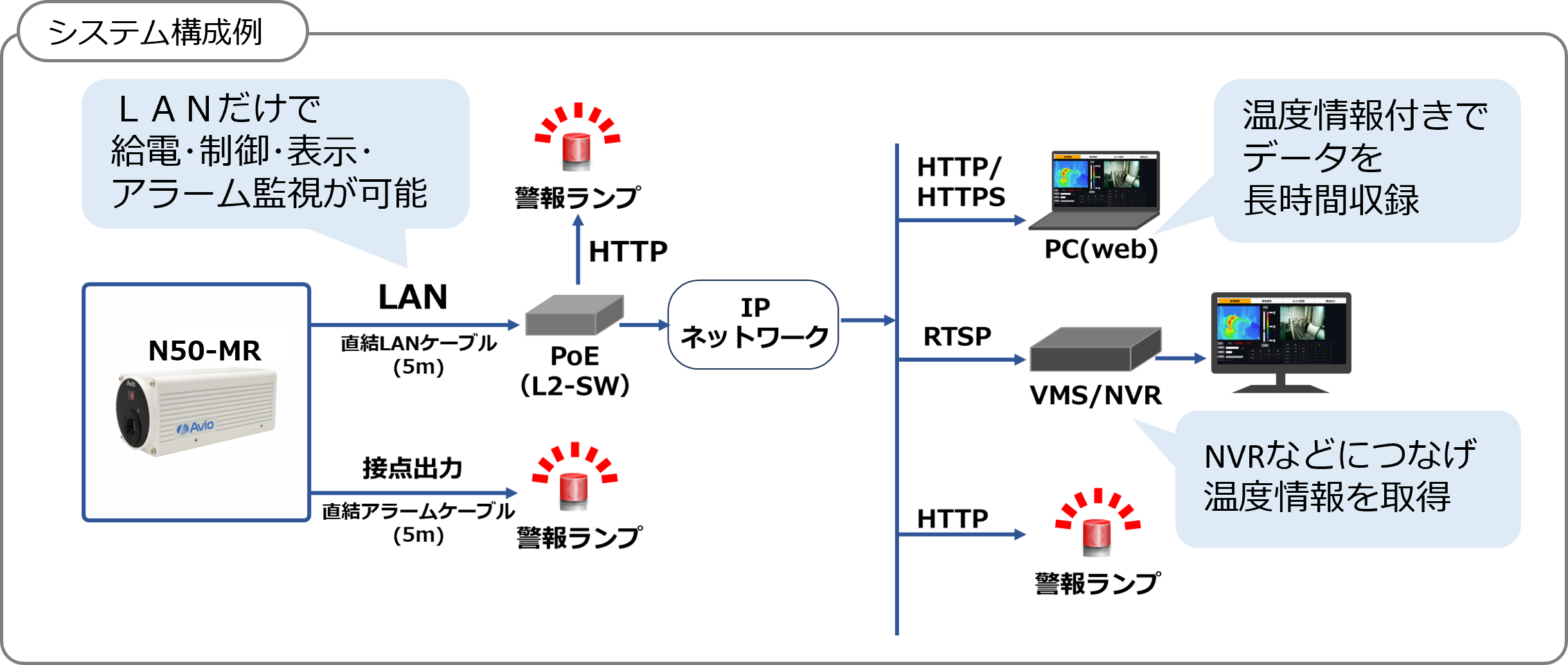

■遠隔監視 システム例
ネットワークを使った遠隔監視を実現
- 監視対象に状態の変化があった場合、監視用端末にて確認できる。

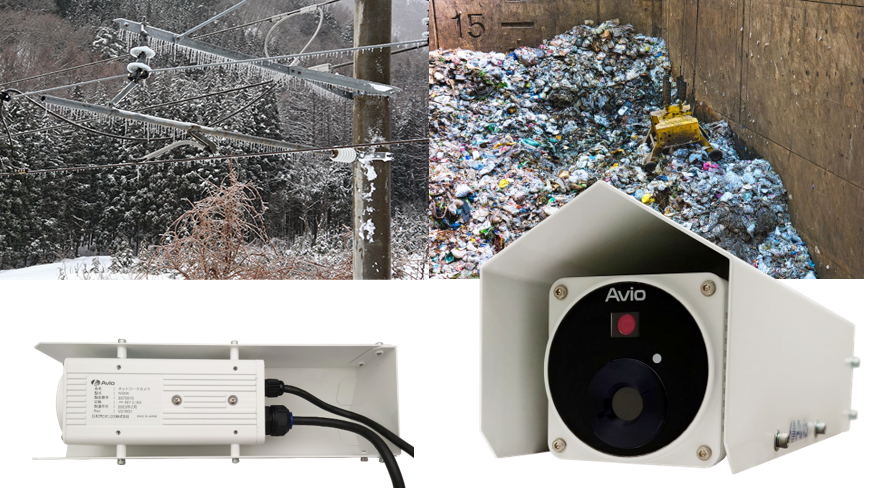

■運用シーン

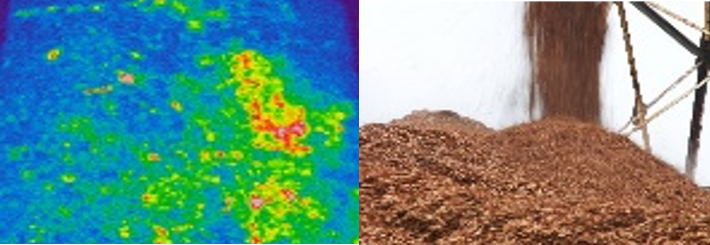

発火監視（ごみ処理場など）
- ごみピット内の異常温度箇所の特定や、発火前の温度上昇をとらえ火災を未然に防止
予兆検知（変電設備など）
- キュービクルや碍子の異常発熱を検知し、劣化による故障や異常箇所を通知
- 架線の過電流を熱検知することで、架線ショートによる融解・切断を監視
状態監視（鉄道架線など）
仕様
| 項目 | N50 | N50W | |
|---|---|---|---|
| 赤外線カメラ | 検出器 | 2次元非冷却センサ（マイクロボロメータ） | |
| 測定波長 | 8～14µm | ||
| 測定温度範囲 | -20°C～120°C | ||
| 画素数 | 320(H)×240(V) 画素 | ||
| 温度分解能 | 0.08℃ at 30℃黒体 | ||
| 温度精度 | ±2℃ or ±2％（指示値） ※1 | ||
| 測定視野角 | 50°(H)×37°(V) | ||
| 空間分解能 | 2.8mrad | ||
| 測定距離範囲 | 100cm～∞ | ||
| フレームレート | 7.5Hz | ||
| 可視カメラ | 画素数 | 960(H)ｘ720(V) 画素 | |
| 画角 | 96.1°(Ｈ)ｘ74.6°(Ｖ) | ||
| WEBブラウザ ※4 | 表示更新レート | 7.5Hz 以下 ※2 | |
| 表示ブラウザ | Microsoft Edge バージョン：98.0.1108.62以降 | ||
| 通信プロトコル | HTTP、HTTPS | ||
| 計測機能 | 可動点ｘ3、エリアｘ5(最高/最低/平均温度)、 プリセット機能有 |
||
| アラーム機能 | アラーム表示、アラーム信号出力、 判定エリアｘ5(判定対象設定：有)、 異常箇所表示機能：有(カーソル/および温度表示) |
||
| 補正機能 | 放射率補正(画像全体 0.10～1.00)、NUC | ||
| 画像記録機能 | 静止画像(熱画像：温度データ付きJPEG/可視画像：JPEG)、 インターバル記録(1秒～24時間) |
||
| ストリーミング 再生 | 画像圧縮方式 | MJPEG、H.264 | |
| 表示更新レート | 7.5Hz 以下 ※2 | ||
| 通信プロトコル | RTSP（H.264） | ||
| インターフェース | 有線LAN | 10BASE-T / 100BASE-TX / 1000BASE-T | |
| 接点出力 | 無電圧接点信号出力(1ch) | ||
| 映像出力 | Micro HDMI | ||
| 電源 | 給電方法 | PoE(IEEE802.3at、25.5W) | |
| 消費電力 | 10W以下(MAX) | ||
| 耐環境性 | 動作温度範囲 | -10℃～50℃、90％RH以下（結露しないこと） | |
| 保存温度範囲 | -20℃～70℃、90％RH以下（結露しないこと） | ||
| 防塵・防沫構造 | 保護等級 IP66相当 (JIS C 0920) ※3 | ||
| 振動・衝撃 | JIS E 3014 2種A種 (IEC 60068-2-27) | ||
| 日射 | - | JIS C 0118:1999 (IEC 60721-2-4:1987) |
|
| 風速 | 40m/s | ||
| 一般仕様 | 筐体保護 | - | シェード(日射/雨/雪対策) |
| レンズ保護 | DLC Window | ||
| 外形寸法 (カメラ本体) | 62mm(H) x 62mm(W) x 146mm(D) ※突起部除く |
87mm(H) x 83mm(W) x 265mm(D) ※突起部除く |
|
| LANケーブル | 5ｍ | ||
| 警報用ケーブル | 5ｍ | ||
| 質量 | 600g以下 | 1200g以下 | |
- 環境温度０～40℃（それ以外：±4℃または±4％）
- ネットワークの環境による
- HDMIの表面パネル装着時のみ
- 本製品はCookieを利用しています。ブラウザの設定でCookieの使用を許可する必要があります。
■外形寸法（単位：mm）
| 前面 | 側面 | 底面 | |
|---|---|---|---|
| N50 |
|
|
|
| N50W |
|
|
|
■測定距離と視野範囲
| 測定距離 | 水平視野範囲 | 垂直視野範囲 | 最小検知寸法 |
|---|---|---|---|
| 5m | 4.4m | 3.3m | 14mm |
| 10m | 8.9m | 6.7m | 28mm |
| 20m | 17.8m | 13.4m | 56mm |
オプション
■三脚固定座
- ネットワークサーモを三脚ネジ(1/4-20 UNC)で固定するための金具。
- N50／N50W本体の下面にM3ネジ（添付）4本で固定する。
（お客様にて取付け作業実施）
| 品名 | 型式 | 重量 | 備考 |
|---|---|---|---|
| N50三脚固定金具 | N50-401 | 160g | N50専用 |
・外形寸法
・取付イメージ
N50下面のM3×４本での固定に対し、三脚座を使用して、三脚や監視カメラ設置金具に固定
※三脚はオプションに含まれません
・取り付け寸法図
設置場所を検討する際に、取り付け寸法にて設置可能か ご確認の参考にしてください。
