高度な研究開発に!

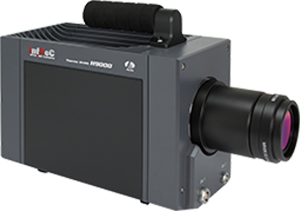

高性能赤外線サーモグラフィ H9000
■4つのキーワード
1.微小物の測定
2.回転体(ハイスピード)の測定
3.窓越し測定
4.高機能!専用熱画像解析ソフトウェア
H9000
①微小物の測定

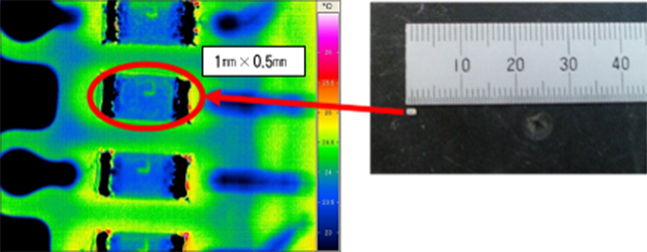

◆空間分解能 最小5μm!
![空間分解能 最小5μm!](/products/infrared/topics/useful-info/images/h9000-index-img-02.png)
◆撮影距離の長い顕微鏡レンズで作業スペースを確保
顕微鏡レンズラインナップ
WD(ワーキングディスタンス) | 表示範囲 | |
---|---|---|
5μm 顕微鏡レンズ | 2.2cm | 3.2mm×2.6mm |
15μm 顕微鏡レンズ | 19.5cm | 9.6mm×7.7mm |
75μm 顕微鏡レンズ | 50cm | 48mm×38mm |

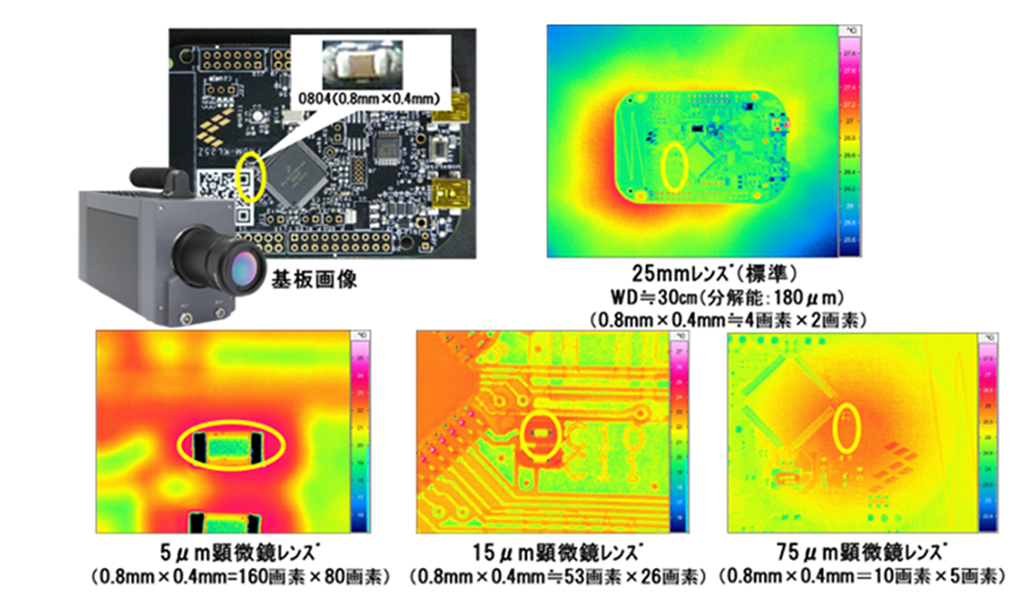

◇顕微鏡レンズで 基板を撮影してみた!
![顕微鏡レンズで基板を撮影してみた!](/products/infrared/topics/useful-info/images/h9000-index-img-04.png)
②回転体(ハイスピード)の測定
★高速現象を撮影可能!クラス最速のフレームレート

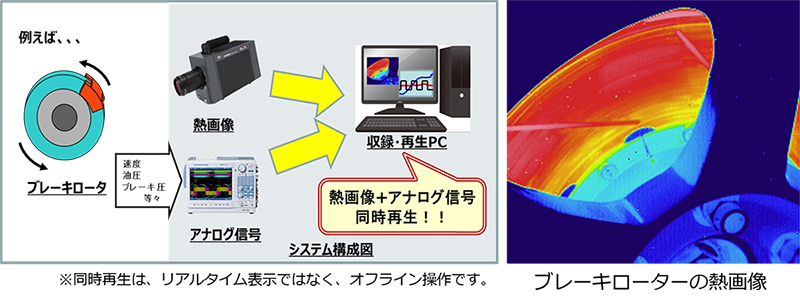

例)ブレーキローターの撮影(アナログ信号との同期には特注ソフトウェアが必要となります)

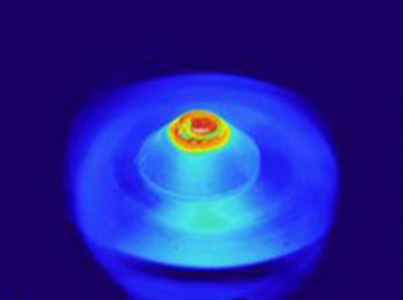

◇回っているものが止まって見える!(動画)~サーモグラフィを利用した回転体の熱評価~
本ムービーには音声が含まれていますので、音量にご注意ください
![日本アビオニクス YouTubeチャンネル](/products/infrared/topics/useful-info/images/h9000-index-img-07.jpg)

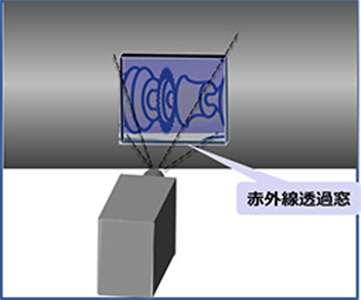

③窓越し測定(特殊計測フィルタ)
◆石英ガラスやサファイアガラス越しに測定可能!
チャンバー内サンプル熱画像
窓越しに測定可能!

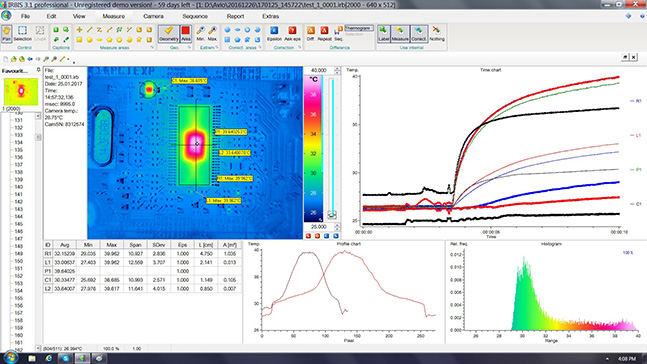

④高機能!専用熱画像解析ソフトウェア
◆高度な研究用途にも応える!データ取得から解析・レポートまでサポート!
![高度な研究用途にも応える!データ取得から解析・レポートまでサポート!](/products/infrared/topics/useful-info/images/h9000-index-img-10.jpg)

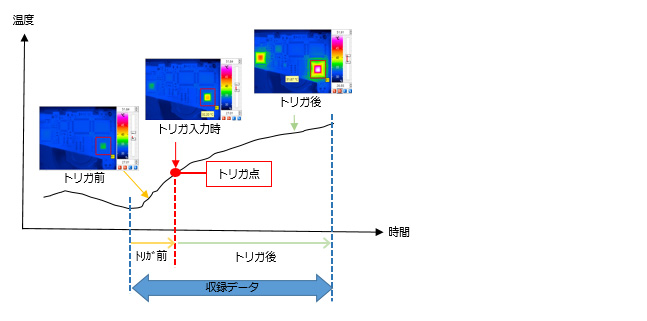

◇プリトリガ機能
![プリトリガ機能](/products/infrared/topics/useful-info/images/h9000-index-img-11.jpg)

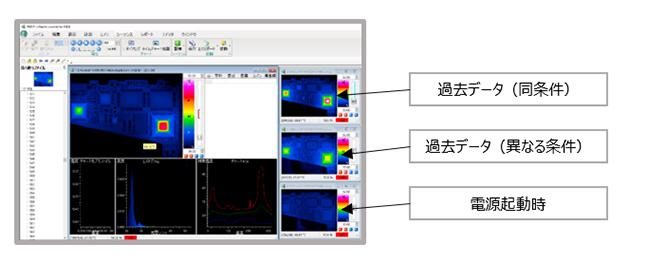

◇4画面同時表示
![4画面同時表示](/products/infrared/topics/useful-info/images/h9000-index-img-12.jpg)

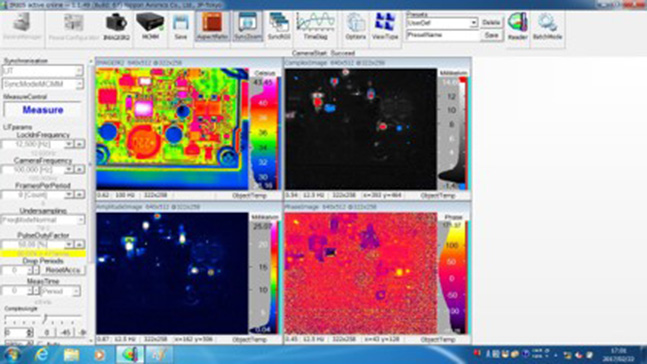

◇ロックイン計測(オプション)
![ロックイン計測(オプション)](/products/infrared/topics/useful-info/images/h9000-index-img-13.jpg)
H9000 製品のページはこちら
