溶接モニタ
- QC-440
＜新製品＞
品質管理に便利な機能満載
溶接条件における重要な要素である溶接電流の大きさと
時間をモニタリングします。
溶接品質の向上と管理の必需品です。
特長

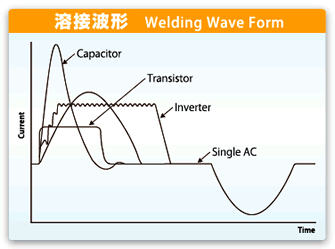

- さまざまな溶接波形に対応

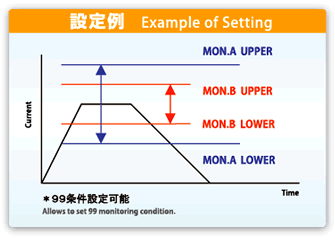

- 1回の溶接を2種類の基準で判定可能
トロイダルコイル
- ×1(option)
Coil 9
- ×10(option)
Coil 10
| 型式 | QC-440 |
|---|---|
| 波形 | SingleAC Type, Capacitor Type, Inverter Type, Transistor Type |
| 電流 | 0.50 - 45.0 KA |
| 時間 | 0.5 - 99.5 cycle (0.5 cycle step) / 1 - 199 msec (capacitor mode 1 ms step) |
| 変位 | Measurement Range -99.99 - 99.99 mm or -9.999 - 9.999 mm |
| 測定精度 | Current ±2% (F.S) Time±0% |
| 判定機能 | Current: over, under (3 digits) Time: over, under (Cycle: 2 digits msec: 3 digits) Displacement: over, under (4 digits) * With GOOD or NG Signal Output Function |
| 表示項目 | Channel, Current Value (A/B), Time (A/B), Analog Input |
| モニタ条件数 | 2* 99 condition |
| データ記憶容量 | 2000 shoots |
| カウンタ | 0 - 99999 |
| インターフェイス | RS-485-compliant |
| プリンタ | Interval Printing Function Memory Printing Function |
| トロイダルコイル | Sensitivity： ×1 (Option), ×10 (Option) |
| 消費電力 | 80 VA |
| 入力電源 | AC100 - 240 V ±10% 50/60 Hz |
| 外形寸法 | W141×H303×D344 mm |
| 質量 | ≒4.5 Kg |
