NEW 高機能溶接モニタ QC-450

写真:QC-440

溶接プロセスの見える化で接合品質を向上!

最大50kHz(最小分解能0.02ms)のサンプリングでトランジスタ式溶接電源にも対応。最大3秒間の通電をモニタリング可能でヒュージングや抵抗ろう付けにも適します。

  • プログラム数255条件
  • 最大10項目を計測/判定・表示
  • 実行電流値表示ISO17657準拠
  • カラータッチパネルで簡単操作
  • 自動機に組み込み易い多様な信号
    I/O出力10端子
    プロセスコントロール6端子
    外部アナログ入力
  • イーサネット接続標準搭載
  • 感熱紙式プリンタ内蔵
  • ランチャート(累積推移)表示機能
  • 校正証明書の発行は別途有償にて承ります。

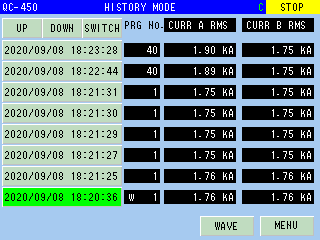

写真:モニタ画面

基本波形表示画面

写真:モニタ画面

10項目計測結果表示画面
型式 QC-450
測定項目 電流(RMS/PEAK)、電圧(RMS/PEAK)、通電時間(通電サイクル)、
変位、加圧、通電角、外部アナログ×2
モニタ数値表示項目 電流(RMS/PEAK)、電圧(RMS/PEAK)、
通電時間(通電サイクル)、変位、外部アナログ×2
加圧、通電角、電力、抵抗、演算値
モニタ波形表示項目 REAL電流、AVE電流、REAL電圧、AVE電圧
電力、抵抗、変位、加圧、外部アナログ×2
ランチャート表示項目 PEAK電流、RMS電流、PEAK電圧、RMS電圧
電力、抵抗、変位、加圧、外部アナログ×2、演算値、時間
電流測定範囲 50~2,000A、100~20,000A、1,000~100,000A
時間測定範囲 0.00~3000.00ms、0.0~300.0CYC
表示 5.7インチ カラーLCD タッチパネル式
条件数 255
プリンタ 感熱式
インターフェース I/O DC24V NPN、PNP、外部電源に対応
判定出力:10系統
プロセスコントロール出力:6系統
通信 Ethernet
メモリカード CFカード
入力電圧 AC100~240V ±10% 50/60Hz
重量 5.6kg
サイズ W170 × H265 × D338mm
  • トロイダルコイル、AC電源ケーブルは別売になります。
  • 変位・加圧の測定にはオプションボードが必要です。また、各外部センサは別売となります。

写真:トロイダルコイル

トロイダルコイル

写真:トロイダルコイル(10倍)

トロイダルコイル(10倍)
QC-440
写真:QC-440

品質管理に便利な機能満載

溶接条件における重要な要素である溶接電流の大きさと
時間をモニタリングします。
溶接品質の向上と管理の必需品です。

  • 校正証明書の発行は別途有償にて承ります。
写真:モニタ画面

特長

図:溶接波形

さまざまな溶接波形に対応

図:設定例

1回の溶接を2種類の基準で判定可能

トロイダルコイル

×1(option)

写真:×1(option)

Coil 9

×10(option)

写真:×10(option)

Coil 10
型式 QC-440
波形 SingleAC Type, Capacitor Type, Inverter Type, Transistor Type
電流 0.50 - 45.0kA
時間 0.5 - 99.5 cycle (0.5 cycle step) / 1 - 199msec (capacitor mode 1ms step)
変位 Measurement Range -99.99 - 99.99Xmm or -9.999 - 9.999mm
測定精度 Current ±2% (F.S) Time±0%
判定機能 Current: over, under (3 digits)
Time: over, under (Cycle: 2 digits msec: 3 digits)
Displacement: over, under (4 digits)
* With GOOD or NG Signal Output Function
表示項目 Channel, Current Value (A/B), Time (A/B), Analog Input
モニタ条件数 2* 99 condition
データ記憶容量 2000 shoots
カウンタ 0 - 99999
インターフェイス RS-485-compliant
プリンタ Interval Printing Function Memory Printing Function
トロイダルコイル Sensitivity: x1 (Option), x10 (Option)
消費電力 80VA
電源 AC100 - 240V ±10% 50/60Hz
外形寸法/質量 W141 x H303 x D344mm ≒4.5Kg
