試験・評価・検査

赤外線サーモグラフィは、電気・電子、自動車、化学をはじめとした様々な研究開発分野で活躍しています。機種やオプション構成により、電子部品のような微小な対象物や回転・膨張のような高速現象も捉えることが可能です。
研究開発では、目的とする要求性能が明確な場合と、特定の目的に絞らず汎用的な利用をされる場合があります。特定の目的に対しては、レンズやソフトウェア等の各種オプションを追加することにより、様々な特筆すべき性能を実現することができます。また、これらの組合せも可能です。

製造ライン

金型・成形設備の立ち上げ時条件出し

金型・成形設備の
立ち上げ時条件出し

製品取り出し後や離型剤ブロー後の金型冷却時の金型表面温度分布を観測します。 構造解析や湯流れ、凝固解析に活用でき、装置の条件出し等に役立ちます。

金型の常時監視・製品のトレーサビリティ管理

金型の常時監視・製品の
トレーサビリティ管理

金型や成形品の表面温度を非接触で撮影します。撮影された温度分布は比較・解析データとして役立ち、製品の品質向上や生産性向上につながります。

太陽電池の品質検査

太陽電池の品質検査

太陽電池のセル欠陥検出は試験装置より通電し、その後の温度変化時間によって判定する事ができます。

充放電試験等の安全評価

2023/07更新

充放電試験等の安全評価

温度の異常上昇を捉える検査にて、シミュレーションとの対比をすることにより、品質向上・失敗コストの削減につながります。

設備診断

電気設備の安全点検

2023/05更新

電気設備の安全点検

電気設備を止めずに稼働したままで、
サーモグラフィにて点検を行うことで
安全に不具合の予兆検知ができます。

サーバの監視・点検

2023/06更新

サーバの監視・点検

サーバ室の熱環境を把握することで、誤作動や停止を未然に防止することにつながります。

電子工学

顕微鏡電子部品の非破壊検査

顕微鏡電子部品の
非破壊検査

フラッシュランプを用いた瞬間加熱と温度の変化推移を利用した非破壊検査が行えます。

LSIプリント板の電子部品放熱対策

LSIプリント板の
電子部品放熱対策

LEDなど電子部品の温度分布把握と放熱対策に使用できます。

電子部品の異常箇所特定

2023/04更新

電子部品の異常箇所特定

電子部品の異常箇所を特定することで品質検査の効率化につながります。

ウェハ加熱用ヒータ面の均一化

2023/08更新

ウェハ加熱用
ヒータ面の均一化

ヒータ面全体を温度で捉えることで、
異常箇所の改良と不良コスト削減に
役立ちます。

建物・構造物

橋梁の劣化や剥離の未然検出

建築物外壁剥離診断
(狭所での撮影)

カメラヘッドが脱着可能な水平視野角70°のF50Bを延伸棒へ装着することにより、距離が取れずに撮影が困難な箇所でも近接して広範囲を撮影することができます。

橋梁の劣化や剥離の未然検出

コンクリート橋梁
浮き点検

橋梁の床版や高欄のコンクリートが劣化すると、コンクリート温度より高くなる為、劣化部分と温度差がでる。
剥離を未然検出する事ができます。

法面(モルタル)の空洞検査

法面調査

赤外線サーモグラフィにより吹付法面の温度分布撮影から表層浮き、空洞、滞水等の状況を遠隔から推定します。

電線・鉄塔など広範囲の測定

電線・鉄塔など
広範囲の測定

地上から計測するため、地上の建造物の状況で計測位置の制限が多い。ズームレンズで関心領域を適当に拡大し選択できます。

熱画像集

自動車・機械工学

ディスクブレーキ

ディスクブレーキ

エギゾーストシステム

エギゾーストシステム

冷却装置

冷却装置

エンジン

エンジン

バイクマフラー

バイクマフラー

エンジン

エンジン

エンジン

エンジン

デフロスタ

デフロスタ

電気工学

ノートPCマザーボード

ノートPCマザーボード

ノートPCマザーボード

ノートPCマザーボード

ラジエーターベンチテスト

ラジエーターベンチテスト

ケーブル接合部オーバーロード

ケーブル接合部オーバーロード

PVC フォリオ テスト

PVC フォリオ テスト

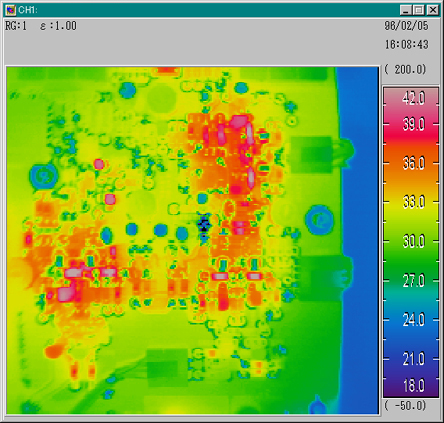

基板

基板

アイロン

アイロン

基板

基板

アイロン

アイロン

基板

基板

アイロン

アイロン

液晶

液晶

ホットカーペット

ホットカーペット

電球(短波長)

電球(短波長)

電球(長波長)

電球(長波長)

面ヒーター

面ヒーター

ICチップ

ICチップ

建物・構造物

ボイラー

ボイラー

セントラルヒーティングパイプ

セントラルヒーティングパイプ

外壁

外壁

外壁剥離

外壁剥離

外壁剥離

外壁剥離

観察

植物

植物
