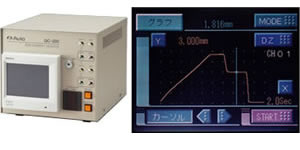

加圧モニタ QC-100A
加圧をリアルタイムにモニタリング。高信頼性品質管理に最適です。
参考情報
販売終了製品です。
代替機種
- デジタル表示とグラフィック表示を切替可能
- 通信機能充実でライン管理容易
（測定値、比較判定結果を出力） - グラフィック表示で波形解析が可能
（1 秒2000 回の高速サンプリング） - 溶接プロセスを2 条件にて計測、判定
（通電前にA 条件で、通電後にB 条件で計測、判定を行う） - 加圧到達出力を溶接開始トリガとして利用可能
- 校正証明書の発行は別途有償にて承ります。
| 項目 | 加圧モニタ QC-100A |
|---|---|
| 測定範囲 | 0.00-10.00N（TJ/TJS-1A）、0.0-196.1N（TJ/TJS-20A/R）、 0.0-980.7N（TJ/TJS-100A/R）、0-4903N（TJ/TJS-500A/R） |
| 精度 | ±3% (フルスケール時) |
| サンプリング時間 | 0.5ms (2000 回/秒) |
| スクイズ、ホールドタイム | 0 - 0.9秒 |
| インターフェース | RS-232C, I/O,アナログ出力 |
| 電源 | DC24V ±10% 2A |
| 外形寸法 (mm) | W170 x D210 x H150 |
| 質量 | ≒3.0kg |
システムヘッド組込用加圧計センサ
ヘッド組込例
NA-13Xシリーズ
NA-14Xシリーズ
| 項目 | TJS-1R | TJS-20R | TJS-100R | TJS-100A-NA124 | TJS-500A-NA126 |
|---|---|---|---|---|---|
| 測定範囲 | 0 - 10N | 0 - 196N | 0 - 980N | 0 - 980N | 0 - 4900N |
| 限界荷重 | 20N | 294N | 1470N | 1470N | 7350N |
| 精度 | ±3% (フルスケール時) | ||||
| 適合システムヘッド | NA-121, 122, 123, 124, 131, 132, 141, 142 | NA-124, NA-125, NA-143 | NA-126 | ||
- システムヘッドへの組み込みには別途プッシャが必要です。
