高出力超音波金属接合機
SW-D10KH-20/SH-H10K
積層箔やバスバーに最適な超音波接合機です。
従来のはんだ付け工法に替わり、アルミや銅の直接接合を実現します。
高い導電性と強度が求められるアプリケーションにおいて、信頼性の高い接合が可能です。
高出力超音波金属接合機 SW-D10KH-20/SH-H10K
特長
① 高速大面積接合を実現
- 10000Wの高出力を活かし、EV用バスバーやEV用電池の積層箔などの大面積接合を迅速に実現します。
- 高出力技術により、生産ラインのスループットを向上させ、EV電池の大容量化への対応においても時間あたりの生産量を増加させます。
② 独自の周波数制御アトモス方式（ATHMOS）
- 高負荷時でも広範囲の荷重に対応し、高速かつスムーズな超音波発振が可能です。
- この技術により、安定した接合品質を得ることができます。
③ 新規開発のランチャート機能によるメンテナンス性の向上
- 接合時のパラメータをリアルタイムでモニタリングし、ランチャート形式で表示します。
- ホーンなどの部品の交換時期の予測や故障の兆候の検出に役立ちます。
④ トレーサビリティに対応
- 接合結果のモニター値と波形データ情報の保存及び出力が可能なため、品質情報の管理に役立てられます。
⑤ 多彩な発振制御
- 接合中の発振制御モードと加圧の3段階切り替えが高い精度で可能です。
- 製品の特徴に合わせた高品質な接合を実現します。
⑥ 異種金属接合に対応
- 超音波を利用した接合技術では、溶接とは異なり金属の母材を融点以下で固相接合することが可能です。これにより、異種金属間で化合物が形成されず、信頼性の高い接合を実現します。
- 特にアルミと銅の接合に効果的です。
アプリケーション事例
製品：EV電池
材料：アルミハーネス×ニッケルめっき銅端子

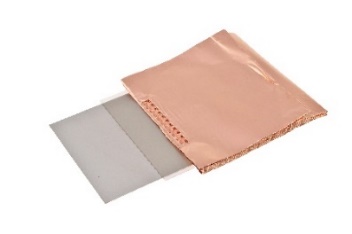

製品：リチウムイオン電池
材料：積層銅箔×ニッケルタブ
製品：リチウムイオン電池
材料：積層アルミ箔×アルミタブ
仕様
超音波発振器
| 項目 | SW-D10KH-20 |
|---|---|
| 最大出力 | 10000W |
| 公称周波数 | 20kHz |
| 電源電圧 | 3相AC200V-240V±10% 50/60Hz |
| 外形寸法 | W496×D558×H229mm (突起部含まず) |
| 質量 | 約32kg |
操作コントローラー
| 項目 | UA-C02 |
|---|---|
| モニターサイズ | 10.4inch |
| 操作方法 | タッチパネル方式 |
プレス機
| 項目 | SH-H10K |
|---|---|
| 最大加圧 | 10000N |
| ストローク | 75mm |
| 外形寸法 | W410×D665×H1045mm |
| 質量 | 約262kg |
超音波金属接合の原理について、詳しく知りたい方はこちらをご覧ください。
