超音波金属接合
製品ラインアップ

アルミハーネスに代表されるアルミ線と銅の異種金属接合や、ベイパーチャンバーやフープ材のような薄い銅合金、二次電池のアルミ積層箔などの接合には、超音波金属接合工法が使われます。

超音波金属接合は、超音波振動(横振動)により界面が互いに擦れ合うことで酸化皮膜や付着物を破壊・分散して金属の新生面を露出させ、加圧による塑性変形により固相状態(母材の融点以下)で接合する工法です。

日本アビオニクスの超音波金属接合機は、当社独自の周波数自動追尾技術であるATHMOS発振方式により、高品質で安定した接合を実現しました。
様々なワークに対応できる超音波発振機/加圧ヘッドのラインアップを取り揃え、お客様のニーズにお応えいたします。

超音波金属接合機

高出力超音波金属接合機
SW-D10KH-20/SH-H10K

写真:高出力超音波金属接合機 SW-D10KH-20/SH-H10K

太径ハーネスや多枚数積層箔などの
大面積ワークの接合に最適

超音波金属接合機
SW-3500-20/SH-H3K7

写真:超音波金属接合機SW-3500-20/SH-H3K7

アルミ線と銅端子を高信頼性溶接

小型超音波金属接合機
ハイエンドモデル

写真:小型超音波金属接合機ハイエンドモデル

細径ハーネスや箔などの
微細ワークの接合に最適

EVハーネス超音波金属接合装置
SE-10K

写真:EVハーネス超音波金属接合装置SE-10K

EV用太径ハーネスを高速、高品質に接合

接合事例

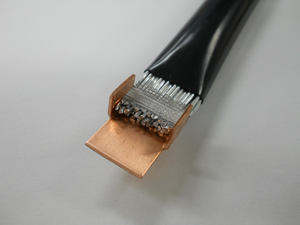

銅ハーネス×銅端子

銅ハーネス×銅端子

アルミバスバー×銅バスバー

アルミバスバー×銅バスバー

アルミハーネス×ニッケルめっき銅端子

アルミハーネス×ニッケルめっき銅端子

コンパクティング(アルミ線)

コンパクティング(アルミ線)

アルミハーネス×ニッケルめっき銅端子

アルミハーネス×ニッケルめっき銅端子

ステンレス×アルミ

ステンレス×アルミ

当社超音波発振機の特長

弊社独自のアトモス方式(ATHMOS: Automatic Tuning Hold Master Oscillator System)です。

  • 負荷の大きい状態からも、高速でスムーズな立ち上がりを得られます。
  • 周波数の自動追尾が早くかつ広範囲です。
  • 広い荷重範囲で安定した振幅(定振幅)を保てます。
  • 大きな出力と荷重を必要とするハイパワー溶着が可能です。
  • 温度、負荷の変動に強く、安定した溶着品質を得られます。

超音波応用製品の高周波利用設備申請と型式指定について

超音波金属接合の原理について、詳しく知りたい方はこちらをご覧ください。

サンプル実験お申込み

サンプル実験を行える実験室をご用意しています。
お気軽にお申し込みください。
