Avioで実験するメリット
【特殊設備完備】
日本アビオニクスは接合機器メーカとして長年培った接合ノウハウを活かしお客様にご満足いただける実験を心掛けております。
「Avioに実験に行って良かった」と言っていただけるように取り組んでおります。
Avioで実験するメリット
- ひとつのサンプルに対して、複数の工法(抵抗溶接、超音波接合、パルスヒート、レーザー)での接合比較ができます。
- カタログ掲載以外の設備も完備。様々なご要望にお応えできます。
- 接合材料に関することから装置化までトータルサポートします。
特有の実験設備
① 10kN抵抗溶接ヘッド
![写真:10kN抵抗溶接ヘッド](/products/assem/experiment/images/img-facility.png)
![写真:80sqヒュージング](/products/assem/experiment/images/img-facility02.png)
抵抗ろう付け(長時間通電)溶融接合
80sqヒュージング
② 2kN水平抵抗溶接ヘッド
![](/products/assem/experiment/images/img-facility03.png)

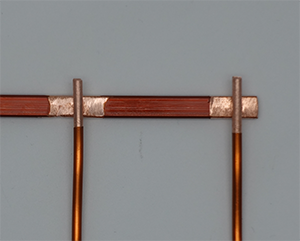

![写真:Cu端子×マグネットワイヤ](/products/assem/experiment/images/img-facility04.png)
Cu端子×マグネットワイヤ
③ モニタ機器
高機能モニタ QC-450
![写真;高機能モニタ QC-450](/products/assem/experiment/images/img-facility05.png)
50kHzの高速サンプリング
0.02msの分解能でトランジスタ式溶接機にも使用できます。
最大3秒間の通電をモニタリング可能で、ヒュージングや抵抗ろう付けなどの時間を要するワークにも対応します。

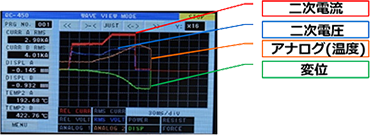

![基本波形表示画面](/products/assem/experiment/images/img-facility06.png)
データロガー LR-8431-80
![写真;データロガー LR-8431-80](/products/assem/experiment/images/img-facility07.png)
電圧測定 ±100mV〜±60V, 1-5V, 最高分解能 5μV
温度測定 -200˚C 〜1800˚C ,最高分解能0.1℃
(センサにより異なる)
赤外線サーモグラフィ
![写真;赤外線サーモグラフィ](/products/assem/experiment/images/img-facility08.png)
常温~2000℃までの温度分布測定
サンプリング速度:max.1kHz
溶着・溶接時のワーク温度や電極・ヒータなど
設備の温度変化を捉えます
![写真;フィルム溶着測定例](/products/assem/experiment/images/img-facility09.png)
スパッタ確認
![写真;レーザ溶接スパッタ確認](/products/assem/experiment/images/img-facility10.png)

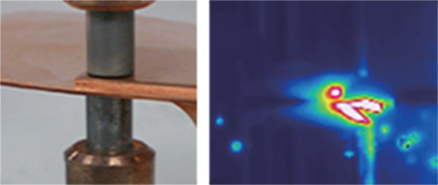

![写真;抵抗溶接スパッタ確認](/products/assem/experiment/images/img-facility11.png)
④その他
金属PKG封止実験(シーム溶接、キャンシール)
![写真;金属PKGシーム溶接](/products/assem/experiment/images/img-facility12.png)

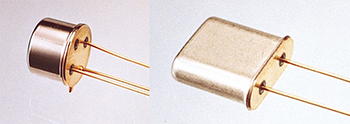

![写真;TO-5キャンシール](/products/assem/experiment/images/img-facility13.png)
サンプル実験お申込み
サンプル実験を行える実験室をご用意しています。
お気軽にお申し込みください。
最適接合ソリューションをご提案します。
お気軽にお問い合わせください。
