変位制御パルスヒート電源

変位制御パルスヒート電源 TCW-DP100B

写真:変位制御パルスヒート電源 TCW-DP100B

究極のリフロ制御!
ヒータチップの温度と変位を同時制御!

  • 高精度変位制御
    分解能1μmの変位量フィードバックにより沈込量の制御を行い、均一な溶け込み量を実現。
  • 豊富なモニタリング機能(温度・変位)
  • デジタル温度制御
    デジタル式PID制御方式により、高速高精度の温度プロファイルを実現し、微細線や微小ワークに対応。
  • リリース機能
    ヒート後に、ワーク間のはんだの厚みを確保。
  • 4段階加熱
    多彩な温度プロファイルを実現し、多様化するアプリケーションに対応。
  • 電動スライダコントロール機能内蔵
  • ユーザーインターフェース
    RS-232C&I/Oを標準装備しており、自動機への搭載など外部機器との接続を容易に行うことが可能。

極細同軸ケーブル

溶け込み量を制御できます。

  • 線材のバラケ防止(ダメージ軽減)
  • ブリッジの防止
写真:極細同軸ケーブル 適用例

太陽電池モジュール

接合ギャップを制御できます。

  • 接合強度の向上
  • 残留応力の抑制
写真:太陽電池モジュール 適用例
写真:TCW-DP100B
  • 電動スライダー駆動ユニットとの組み合わせで使用する必要があります。
項目 TCW-DP100B
駆動ユニット NA-201PB, NA-201PB-B(電磁ブレーキ付)
加熱温度 室温600℃ in 1℃ step, E type/J type (option)
室温900℃, K type (option)
加熱時間 0.00 - 99.99seconds
定格容量 750VA, 50% duty cycle
ヒート制御 4steps
モニタ機能 温度、沈込量、ワーク厚
モータ分解能 1μm/pulse
移動速度 1~250.0mm/S
変位制御分解能 1μm
インターフェース RS-232C, I/O
トランス Built-in
タップ電圧 0.88V, 1.24V, 1.75V, 2.47V, 3.5V
電源 AC 200 - 240V ±10% 1Φ 50/60Hz 15A
外形寸法 / 質量 W220 × D465.6 × H338(突起部含む) ≒ 23Kg

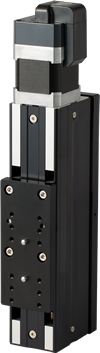

写真:電動スライダ駆動ユニット NA-201PB
電動スライダ駆動ユニット
NA-201PB
項目 NA-201PB
駆動方式 モータ
ストローク MAX 50mm, 1μm Step
外形寸法 W55 × D82.5 × 280.2mm(突起部含む)
質量 2.0kg
写真:電磁ブレーキ付電動スライダ駆動ユニット NA-201PB-B
電磁ブレーキ付
電動スライダ駆動ユニット
NA-201PB-B
項目 NA-201PB-B
駆動方式 モータ
ストローク MAX 50mm, 1μm Step
電磁ブレーキ保持力 140N
外形寸法 W55 × D82.5 × 311.2mm(突起部含む)
質量 2.2kg
