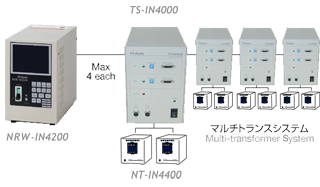

インバータ式溶接電源
NRW-IN4200
インバータ式溶接電源NRW-IN4200は、
溶接モニター内蔵の直流インバータ溶接電源です。
高速溶接で生産性向上!
本抵抗溶接電源は、インバータ方式を採用した高性能溶接電源です。高速フィードバックによりリアルタイムの応答が可能になり、高速、品質、信頼の三拍子揃った精密溶接を実現します。
- マルチ制御モード（定電流、定電圧、定電力）
- プレウェルド判定機能
- 長時間通電（最長3秒）
- 大型カラー液晶に溶接波形をグラフィック表示
- マルチモニタリング機能
- 溶接波形メモリ機能で良品波形と比較
主な仕様
電源
| 項目 | NRW-IN4200 |
|---|---|
| 出力周波数 | 2kHz |
| 制御方式 | 2次電流実効値制御、2次電圧実効値制御、 2次電力実効値制御、固定パルス幅制御 |
| 出力設定範囲 | 電流: 400 - 4100A |
| 電圧: 0.400 - 4.100V | |
| 電力: 200 - 8200W | |
| パルス幅：0.0 - 90.0% | |
| 時間設定範囲(ms) | 0.0-3000.0（UP TIME、WELD TIME、DOWN TIME、COOL TIMEの合計値） |
| リミットモニタ機能 | 電流、電圧、電力、抵抗それぞれの平均値/ピーク値モニタ |
| その他モニタ機能 | プロファイルモニタ、トレースモニタ |
| 波形画面保存 | 8画面保存可能（直前通電結果画面含む） |
| 溶接条件 | 31条件 |
| インターフェース | RS-232C、I/O、アナログ出力 |
| 冷却方式 | 空冷 |
| 電源電圧 | 3相AC200-230V ±10% 50/60Hz |
| 外形寸法(mm) | W170 × D350 × H265（突起部含まず） |
| 質量 | ≒15kg |
| 接続トランス | NT-IN4448、NT-IN4474、NT-IN4436 |
トランス
| 項目 | NT-IN4474 | NT-IN4436 | NT-IN4448 |
|---|---|---|---|
| 冷却方法 | 空冷 | 空冷/水冷 兼用 | |
| 周波数 | 2kHz | ||
| 定格容量 | 11kVA | 8.8kVA | 23kVA |
| トランス巻数比 | 37：1 | 18：1 | 24：1 |
| 無負荷二次電圧 | 8.4V | 17.2V | 12.9V |
| 電源電圧 | 220V | ||
| 最大出力電流 | 4000A | ||
| 最大使用率 | 5% | 5%(空冷)、10%(水冷) | |
| 外形寸法（mm）(突起部含まず） | W150×D337×H222 | W150×D267×H250 | W170×D312×H235 |
| 質量 | ≒14kg | ≒13kg | ≒19kg |
